[摘要] 修建防排烟体系的形式有防烟体系与排烟体系两种。而在程规划中有很多问题是规划人员简单忽视的，从而致整个防排烟体系的规划不能到达预设的作用，因规划人员有必要加以注重。

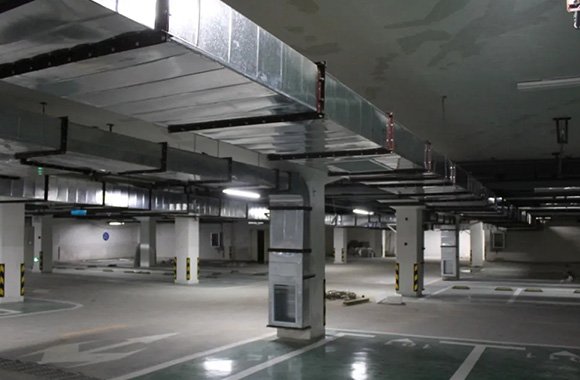

高层修建地下室面积大, 层数多为 1～3 层, 除大部分作地下车库外, 常设置部分设备用房, 如高低配电室、水池、泵房、通风排烟机房及空调冷冻机房。若设有六级人防地下工事, 则地基层还应设有人防进出风口部分(滤毒室、进风机房、密闭通道、消毒通道、分散室、活门室等)。因而, 地下室集中了水电、通风空调大部分管线, 特别是通风排烟管道, 尺度大, 体系多。在工程规划中, 有必要把平常通风管道兼作火灾时该区的排烟管, 以削减地下室上部空间占用及风管用量, 而排风排烟机合理组合及操控, 关于火灾时排风排烟体系牢靠地转化为排烟体系就显得很重要。
1 体系区分
通风排烟体系区分应结合修建防火分区来考虑, 做到既有利于通风体系兼作排烟体系, 又不会呈现排烟风管跨越防火分区的现象。依据文献 [1], 地下室在设有主动喷淋救活设施时, 防火分区面积为 1000m2, 可分红 2 个防烟分区, 排烟量按 60m3/(h·m2) 核算, 该防火分区排烟量为 60000m3/h, 而平常通风量按换气次数 8h- 1 核算, 层高 (净高) 按 3.9m 计, 通风量为 1000×3.9×8=31200m3/h。可见, 平常通风量与火灾时排烟量相差约一半, 而平常通风管主干管风速一般规划在 8～10m/s, 火灾时排烟风管风速允许最大达 20m/s, 所以运用一套风体系能够满意通风与排烟要求, 但应注意, 共用一套风管时风管应满意排烟风管所要求的壁厚 (最小厚度不该小于 1mm)。所以每个防火区应设一套通风、排烟体系, 按文献[1] 还应设一套机械进风体系, 进风量为火灾时排烟量的一半。此进风体系除确保火灾时发动补风外, 最好平常也能敞开补风, 特别是关于地下二层及更深层的地下室, 靠车道补新风已不可能。
2 通风方法
平常通风选用均匀排风, 即地下室均匀设置排风管及排风口, 平常通风用, 火灾时兼作排烟风管及排烟口; 地下一层考虑由车道天然进风, 其它层由火灾时进风体系兼作平常进风。机械进风体系可不接送风管或接一小段风管相对集中送风, 此通风方法比均匀送风、集中排风作用会好。别的, 每个防火分区即对应一个排风、排烟体系及进风体系, 应设置进风竖井、排风竖井, 进风口应设在地面洁净处, 若能与地面主楼有必定距离更好, 其受火灾烟气影响会小; 排风口方位应高于附楼屋面, 以削减排风对地面环境影响。
3 排风排烟机及进风机设置
风机选型: 排风排烟风机可选离心风机或许高温轴流风机。一般离心风机即可满意排风排烟要求, 但大风量离心风机只能装置在地面, 占地较大, 需要较大机房。高温轴流风机为消防专用风机, 也能满意在 280℃烟温下运转 30min 的要求, 而高温轴流风机体积小, 一般可吊装, 若设机房面积也小, 实际工程规划中, 往往选用高温轴流风机排烟。下面就高温轴流风机与一般轴流风机在排烟通风体系的组合运用方面分别评论。
1 高温轴流风机 HIF – 8 # , 30 000m3/ h ,661Pa ,7. 5 kW 火灾时敞开, 平常封闭
2 高温轴流风机 HIF – 8 # , 30 000m3/ h ,661Pa ,7. 5 kW 火灾时敞开, 平常敞开
3 消声箱 2 300 ×1 000 ×900 (H)
4 止回阀 ª850
5 防火阀 280 ℃
6 石棉布软接 L = 200
3.1 平常和火灾时均运用高温轴流风机。
可选 2 台型号相同、风量均为 30000m3/ h 的高温轴流风机。压头按管路阻力定, 平常敞开一台作机械排风用, 火灾时另一台一起发动进行排烟, 当烟温 280℃时, 通过风机进口的 280℃防火阀封闭 2 台联动风机中止工作。由于平常仅敞开一台, 另一台风机中止, 应在每台风机管路上设止回阀, 以免短路, 一起, 也可避免上、基层气流 (烟气) 进入。2 台风机应规划为平常可手动操控, 互为备用, 不致造成某台风机总不敞开, 损坏也不知道。为了削减风机噪声对车库及其它房间的影响, 应在风机前后接内衬不锈钢丝网的不燃石棉布软接头及消声静压箱。为了尽量少占上部空间应充分利用梁上部吊装风机及消声静压箱(如图 2), 但这种方法平常运转时噪声大。
3.2 平常敞开低噪混流风机, 火灾时仅敞开高温轴流风机, 这种方法高温轴流风机风量为 60000m3/h。
混流风机仅为平常排风用, 火灾时中止。由于平常敞开低噪混流风机, 故该方法平常运转噪声较小, 但排烟用的高温风机功率容量较大, 外形体积也大, 必要时, 可选用 2 台高温轴流风机供火灾排烟用。图 3 为其装置示意图。此方法可用于平常要求噪声小的场合。
以上两种方法中的止回阀也可运用排烟阀及防烟阀等来到达要求, 但这些阀门均要由火灾信号操控并与风机联动, 其动作牢靠性直接影响到排烟体系的牢靠性, 而且防、排烟阀价格均较高, 因而, 运用止回阀会更合理、牢靠。
3.3 排风排烟风机挑选双速高温轴流风机, 平常为低速运转, 火灾时高速运转。
如:HTF-Ⅱ,12#, 风量 60000m3/ h 或 43000m3/h, 风压 680Pa 或 420Pa, 功率 17kW 或 8kW, 转速分别为 960r/min 和 720r/min。风机体积进一步缩小, 但低速时功率及风速偏大, 电气应做相应转化操控, 噪声也较大。
1 低噪混流风机 SWF-9#,30000m3/h,300Pa,5.5kW 平常敞开, 火灾时封闭
2 高温轴流风机 HIF-12#,60000m3/h,680Pa,18.5kW 火灾时敞开, 平常封闭
3 消声箱 2300×1000×900(H)
4 止回阀ª700
5 防火阀 280℃
6 石棉布软接 L =200
3.4 地下室机械进风体系的送风机可选一般低噪轴流风机。
在轴流风机与竖井连接处应设置 70℃防火阀, 以避免层与层之间火、烟串通, 进风机风量为排烟风量的一半。
在规划中还应注意: 当一个排烟体系担负 3 个以上防烟分区时, 排烟量按最大防烟分区面积乘以 120m3/(h·m2)核算, 表明该排烟体系只能一起对 2 个防烟分区进行排烟, 其它未着火防烟分区有必要封闭排烟口, 否则, 就影响着火区的排烟作用。因而, 在体系管道中要相应设置防烟阀、排烟阀或电动阀来到达该要求, 电气操控比较复杂, 操控点多, 对防排烟阀或电动阀的牢靠性要求就高, 就目前国产阀门及体系维护管理水平来看, 验收时阀门还合格, 过几年有的就锈坏了, 或操控机构损坏。所以应尽量使一个排烟体系担负 1 个或 2 个防烟分区, 只需其间 1 个分区着火就敞开悉数排烟风机及排烟口, 对 2 个分区一起排烟。考虑平常排风口 (即火灾时兼作排烟口) 均设在地下室上部, 下部排风口可不设置, 由于, 地下室层高一般多为 4.2m 左右, 而风管又安置在梁下, 并在平面内均匀安置, 加上车库内行车的气流扰动, 通风作用一般还是比较好的。别的, 通风排烟机房有条件应尽量设置, 没条件时, 也可不设。但排烟机运用不燃玻璃棉 (50mm 厚) 保护起来, 留出风机散热通风孔, 确保排烟机火灾时牢靠地发动排烟。
