[摘要] 本文介绍了空气源户式两联供产品在江西该别墅项目中央空调和地暖体系中的应用。比较中央空调和采暖体系冷热源设备的挑选计划及其各自的优势和劣势，提出了最佳独立中央空调体系装备方
1、工程概略
1.1 工程简介
本项目为一套五层别墅修建，6 房 2 厅 5 卫，修建面积为 362.1㎡，空调面积约为 154㎡，坐落江西省赣州市大余县南安镇。
该工程自 2014 年 8 月开端讨论中央空调及采暖计划，2014 年 12 月份开端规划及工程装置，2015 年 7 月份空调体系竣工调试工作完毕。
1.2 空调计划选取
在计划确定之初，业主方提出了以下要求：冬夏日兼顾运用; 冬天采暖舒适度高，意向选用地暖方法; 操作便利牢靠，工作费用低。
依据甲方要求并结合本项目的修建条件，水地源热泵的体系彻底不可行，将可用的家用中央空调的各种形式进行了剖析比较。现在市场上常用的家用中央空调体系首要有以下三种形式：
A、制冷剂式体系：制冷剂户式中央空调体系是直接蒸发式空调，此体系能够实现分室操控、满意工作费用低的要求。但因为体系冷媒是氟利昂，冬天功率低、舒适性差，且假如装置地暖，则需求别的装备一台供暖热源设备。
B、风管式体系：风管式户式中央空调是由室内机、室外机和风管组成，能够做到冬夏兼顾，但因为该体系属于一开全开的体系、工作费用较高。
C、水管式体系：水管式户式中央空调体系是由空调主机、风机盘管、水管和附件组成，体系冷媒是水，这种体系能够和冬天地板采暖体系完美合作，一机多用，初出资不高、工作费用低。
经过以上剖析比较，可知“一源、两结尾”式体系也即水管式户式中央空调 + 地暖的计划是本别墅工程的最佳挑选。
2、规划标准规则
《采暖通风与空气调节规划标准》(GB50019-2012);《民用修建供暖通风与空气调节规划标准》(GB50736-2012);《有用供热空调规划手册》;《简明空调规划手册》;《通风与空调工程施工标准》GB50738-2011;《通风与空调工程施工质量验收标准》GB50243-2011;《辐射供暖供冷技能规程》JGJ 142-2012;《热泵热水体系规划、装置及运用标准》CRAA311-2009;《全国民用修建工程规划技能措施 / 暖通空调•动力》2009 版
3、气候参数
3.1 室内首要空调规划参数

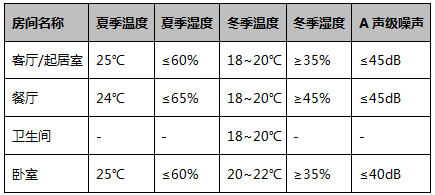

表 1：空调规划室内核算参数
3.2 项目地点地室外气候条件参数
经过查暖通规划标准知，江西赣州市所属修建热工气候分区为夏热冬冷地区，其室外规划核算参数如下表：

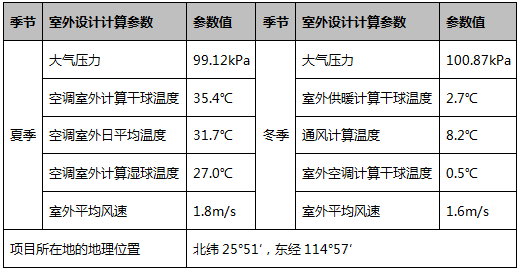

表 2：室外核算气候参数
4、负荷核算及结尾选型
4.1 空调负荷核算
空调区域的夏日冷负荷由以下各部分组成：人体冷 / 湿负荷、灯光 / 设备冷负荷、新风冷 / 湿负荷、浸透冷 / 湿负荷、外墙和屋面冷负荷、外窗和天窗冷负荷、内围护结构冷负荷等。影响修建物室内温度改变的首要因素是室外温度，考虑到了其跟着时刻的改变负荷也随之改变的这一现象，空调负荷核算时是对每个时刻的负荷别离进行核算汇总，并比较逐时冷负荷的最大值作为空调核算负荷。
本工程中短少修建外围护结构的热工功用资料，故依据工程经验选用估算指标值进行了负荷核算。需求指出的是，户式中央空调体系的风机盘管选型与商用中央空调挑选略有不同。商用中央空调的运用率比较高、结尾设备一起敞开率比较高。而户式项目不同，因为家庭成员个体感官的差异比较大，别的节能认识会更高，空调体系一般会处于间歇工作状况，所以在必定时刻内这样会加大单个房间的负荷。因而在风机盘管选型上，较常规大型中央空调负荷应大 30%~40%。
4.2 风机盘管选型
本项目风机盘管选型结果如下表：

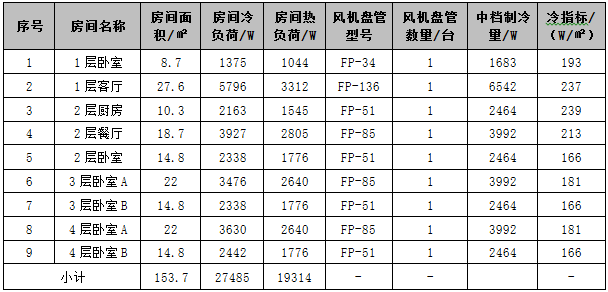

表 3：各房间的风机盘管机组选用表
本别墅项目中风机盘管设备选用国际知名品牌、3 排管、带回风箱的机组，噪声低、换热功率高。
风机盘管机组一般与书橱、衣柜及吊柜合作装修装置，气流组织计划选用“侧送上回”的方法，其具体装置图详见施工图。
4.3 地暖结尾选型规划
应该别墅的业主方要求冬天采暖要求舒适性和节能性，因而结尾规划选用低温热水地板辐射采暖体系。
本别墅的空间较大，落地窗较多且房间功用不同地面材质也有区别，因而地暖盘管距离规划很重要。因而为确保的地暖房间室内温度分布的均匀性，规划选用“回”字形管路铺设方法，且在冷墙和落地飘窗处的地暖盘管局部加密选用距离为 15cm，其他方位为 20cm。每层设置单独的分集水器，每一回路的地暖盘管长度均保持在 100 米以内，并进行了具体的水力平衡核算。
依据房子的运用性质和甲方的要求、结合工程实践经验，规划成为区域操控和分层分室控温相结合的温控方法。卧室等首要房间规划为分室控温，客厅、餐厅等区域选用了区域操控。具体的规划和施工工艺详见图纸。
4.4 水体系规划
本工程地处大余高档别墅小区，业主方单位要求所选工程资料有必要是绿色环保资料; 依据现在有关标准再加上冬天需求制热，空调供回水管规划选用无规共聚聚丙烯 (PP-R) 热水管、冷凝水管选用 PVC 硬质塑料管，保温资料选用 B1 级橡塑保温管壳、外包白色塑料空调用胶带。
空调水体系选用异程两操控水体系，体系补水口在水泵吸水口处或蓄能水箱上，选用自来水补水，在补水管上设有过滤器和主动补水阀(具有压差操控和止回功用)。
因为户式中央空调管路体系的水容量较小，体系热稳定性差、水温波动大，会形成主机得起停过于频频，影响空调效果及主机压缩机寿数。依据热平衡原理，此时应加大体系水容量，手段有两种一是选用添加蓄水水箱、二是增大体系管径。本项目中我司规划选用增设蓄水水箱的计划，这样既能够添加体系水容量，也能够做成二次水体系，工作愈加牢靠节能。
风机盘管结尾、地板采暖结尾的水流量操控选用的是变流量的方法，主管道之间添加装置压差旁通阀来满意二次水体系管路中的最小水流量需求。
4.5 冷热源选型
本工程经过前述规划核算，可知空调冷负荷 / 地暖热负荷别离为 27.5kW/19.3kW。
别墅修建的寓居空间较多，家庭成员入住又不会集，形成一起运用率会时高时低，所以主机选型很重要。主机选型过小，会形成前期出资偏高，性价比下降; 主机选型过小又会使机组长时间处于工作状况，影响主机寿数。
本项目甲方家庭成员较多，且无 380V 三相电源条件，归纳剖析后冷热源机组选用空气源两联供机组，设备的首要技能参数见下表：
表 4：二联供空调机组技能参数表
本项目中按空调夏日冷负荷初选机组。
取本工程空调体系间歇负荷添加系数为 1.1、一起运用系数为 80%，可核算得知空调机组匹配容量应为：27.5*1.15*0.8=24.2kW，则主机台数 n(=24.2/12.6)≈2 台。
众所周知，跟着室内温度的降低，修建物的热负荷也逐步增大。但一起空气源热泵受气候条件影响特别大，尤其是在机组结霜工况下工作时机组功率会下降很多。因而，有必要空气源二联供机组的实践供热量进行校核剖析，合理确定热泵主机以及辅佐热源的容量。
冬天主机制热量校核核算：查该二联供产品样册及实验室测定数据，可知在赣州市环境温度为室外空调核算干球温度 0.5℃时、机组出水温度为 45℃、供回水温差为 5℃工作时，机组的实践制热量约为额外工况条件下的 80~85%，即在项目地点地工作在最不利环境条件下 2 台机组的制热量能确保≮24KW(=15.0*0.80*2=24kW)，且大于地暖结尾体系满负荷工作时所需的 19.3kW 的热负荷。因而不需别的规划辅佐热源。
综上所述，所选的 2 台机组能够一起满意夏日空调体系和冬天地暖结尾的需求。
5、体系规划
5.1 定压装置
空调水体系为闭式体系、且工作过程中伴跟着温度改变，需求定压，家装项目体系较小、且装置空间不允许高位设置开式膨胀水箱，因而选用隔阂式的气压罐定压方法。
5.2 排气装置
管路体系的最高点或局部高点都规划并装置有主动排气阀; 每台风机盘管设备自带手动排气阀; 蓄能水箱顶部亦设有排气装置。
5.3 操控体系
5.3.1 主机操控
空调机组的启停操控选用了两种方法：一种是机组面板就地操控; 另一种是选用室内温控开关联动操控。空调机组可依据回水温度 (一般制冷时为 12℃、制热时为 40℃) 操控机组压缩机的启停，现在市场上的户式冷热水机组首要是选用压缩机启停操控来到达节能的目的。别的，空调机组自带低水温维护、缺水维护、高低压维护等功用。
5.3.2 结尾操控
结尾机组的操控器能够依据室温主动操控风机盘管的工作，还能够做到定时开关功用。
5.3.3 结尾与主机的体系连锁功用
主机与结尾能够实现连锁操控，当任一个温控开关 (风机盘管机组) 敞开时，空调机组主动敞开; 当一切温控开关 (风机盘管) 都关闭，主机主动关闭。在每个季度只需对空调机组的启动按钮操作一次，以后无需用户对主机直接操作。这种连锁体系运用户的运用愈加节能、便利。
5.3.4 缺水操控
主管路设有自力式压差操控体系，当体系缺水工作时确保主机侧有满足的水流量。当空调主机缺水工作时，会敞开水流故障报警，关闭压缩机及水泵的工作。
6、工作效果
本空调体系自 2015 年夏天工作至现在的采暖季 (截止于 2016 年 2 月) 工作情况良好，均到达了室内规划温度、室内噪声值较小，用户满意度很高。
客厅在第一个采暖季工作初期效果不是很理想，后来经过排气、支路的流量平衡调节等手段调试后，其地点楼层地暖分集水器覆盖的各个房间温度分布均匀、且室内温度都到达了规划要求。
空气源两联供机组作为体系冷热源设备，一机多用，夏日作为空调冷源、冬天为地暖体系的热源，在该区域夏日冷负荷与冬天热负荷之比约为 1.5，依据夏日冷负荷挑选的机组，冬夏利用率均比较高，相对愈加经济。体系的规划务必依据设备的运用寿数、初出资、设备利用率、对环境的维护等各方面结合实践情况做出最合理、经济的工程配比。
经过很多理论和工程实践可知，空气源热泵机组与低温热地板辐射采暖结尾体系是一种很好的组合方法。
