[摘要]“三分产品，七分装置”是暖通空调职业的常见说法，不规范装置影响最终的产品。中央空调、新风体系如何规范开孔，防止事端产生? 以下内容可供咱们参阅。
1
横梁的根本结构
就咱们目前所寓居的房子而言，大部分归于框架结构，首要是由梁、柱、板构成。
横梁：一般都是钢筋混凝土梁(以下简称梁)，而梁中最首要的结构功用就体现在其间的钢筋中。
钢筋：梁中包含了 3 种不同作用的首要钢筋，分别为纵筋，箍筋和腰筋。纵筋直径 14-22mm，箍筋直径 6 -12mm，腰筋直径 10-12mm。
2
关于随意梁上开洞的损害
有本报废的规范《修建装饰装饰工程质量检验规范》GB50210-2001 第 3.1.5 条：“修建装饰装饰工程规划有必要确保修建物的结构安全和首要运用功用。当涉及主体和承重结构改动或增加荷载时，有必要由原结构规划单位或具有相应资质的规划单位核查有关原始资料，对既有修建结构的安全性进行核验、承认”。
在没有得到原结构规划单位出具的可行性报告，工程装饰私行将原结构承重梁进行开孔穿管作业，施工单位及房子业主需承当相关法律责任。
但遗憾的是，《修建装饰装饰工程质量检验规范 GB 50210-2018》没有找到“施工单位及房子业主需承当相关法律责任”，改为如下规定：3.1.4 既有修建装饰装饰工程规划涉及主体和承重结构变动时，有必要在施工前托付原结构规划单位或者具有相应资质条件的规划单位提出规划方案，或由检测判定单位对修建结构的安全性进行判定。
3.3.4 未经规划承认和有关部门同意，不得私行拆改主体结构和水、暖、电、燃气、通信等配套设施。
一般的装饰施工时在水电走顶有两种做法：
1. 线管绕梁
2. 梁上开孔
横梁上打孔的时，要不打到主钢筋，确保梁体结构的稳定性，可是，许多时分空调施工装置却出现了暴力开孔的现场。
钢筋混凝土梁在受弯时，部分受压、部分受拉，混凝土承当压力，钢筋承当拉力，两者相互配合，缺一不可。那么假如在装置施工过程中打断主梁的纵筋，横梁承受的拉力就完全由混凝土来承当，那么抗震性能就会大大下降。钢筋，尤其是纵筋打断的危险性，与楼层高低有关。假如是低层房子打断了主梁纵筋，那么整个修建的抗震才能要差许多。
3
梁上开孔孔径和方位

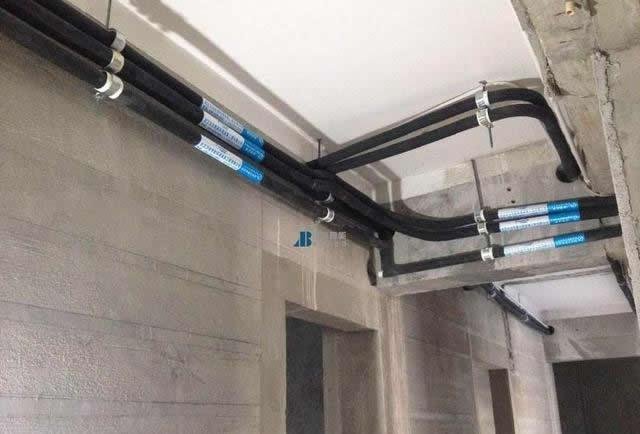

空调铜管走管，一般是贴梁贴壁铺设，打孔方位一般都在梁根区域(支座邻近)，所以在打孔过程中要尤其留意对箍筋的勘探。
一般来说，框架梁孔径主张小于 100mm，次梁孔径主张小于 200mm。
空调开孔的方位能够分“上、中、下”。咱们比较认同的是空调开孔梁下部不能打。还有一些说法认为“开孔尽量打中心，不会打到主钢筋。那么真的是这样吗?
其实，能不能打中心还要看有没有腰筋。当梁厚度超越 450mm，就会设置腰筋，可是，梁厚度并不是咱们实践看到的梁厚度。既然梁实在厚度无法丈量，那咱们经过什么来判别梁内部是否有腰筋呢? 其间的要害便是：楼板厚度是否具有必定规格。
依据国家修建结构规定，楼板厚度规模为 100-120mm。以 450mm 梁厚度为例，可视部分厚度规模为 330-350mm。那么，实践测得梁厚度就能够 350mm 为规范来判别梁内部是否存在腰筋。即，实测梁厚度 >350mm，梁内部就存在腰筋，反之则没有。下面咱们来看看几个阐明。
①测得“梁厚”小于 35cm(无腰筋)
这种横梁，咱们打孔时只需要避开下排纵筋 (主钢筋) 即可，一般主张挑选距离梁下部 8cm 以上都能够打孔，如下图：
②测得“梁厚”大于 35cm(有腰筋)
这种状况能够挑选腰筋与上下排纵筋的中心区域进行打孔，可是，咱们在实践打孔时很难确认腰筋的具体方位，也就很难确认打孔方位。
这种状况，上部方位能够在靠近楼板处进行打孔; 下部方位能够在靠近距离梁下沿 8cm 处进行打孔。假如打下部方位，打孔有打断纵筋 (主钢筋) 的危险，而上部方位打孔只要打断腰筋的危险，所以咱们主张尽量考虑上部方位打孔。
4
预留开孔
在规划阶段就预留好梁上开洞是最好的挑选，有结构同事供给的技术支持，必定不会出错。
