[摘要] 我国现行的是：GB7231-2003《工业管道的基本辨认色、辨认符号和安全标识》，适用于工业生产中非地下埋设的气体和液体的输送管道。一起来看看不同标识的含义。
管道色彩
管道色彩可有什么讲究?

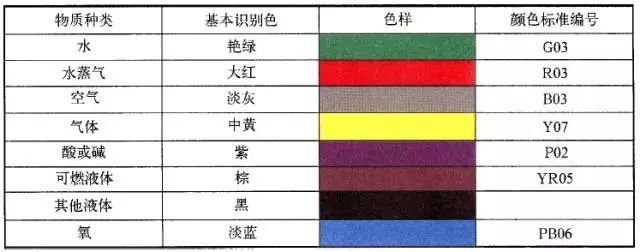

现行的规范里规则的 8 种辨认色彩，代表了 8 种物质品种，他们的色彩样板及规范编号如下所示。
8 种色彩就能区分管道? 别急，我们还有符号呢!
管道符号

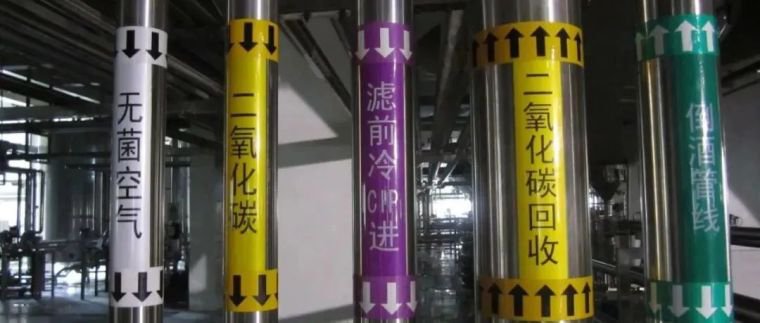

辨认符号一般是由名称、流向和首要工艺参数组成。
名 称
可所以物质全称，如氧气、甲醇; 也可所以化学分子式，如 O2，CH3OH。
流 向
工业管道内物质的流向一般直接用箭头表明。
也可以用标牌指向。
管道标识怎么做? 机电人记得保藏!_6 管道标识怎么做? 机电人记得保藏!_7
如果管道里的物质是双向，就用双向箭头表明。
风险警示
当管道内的物质为风险化学品的时候，管道就要设置风险标志了。
风险标志什么样?
在管道上涂 150mm 宽黄色，在宽黄色两边各涂 25mm 宽黑色的色环或色带。
消防标志
规范中规则了工业生产中应设置消防专用管道，并在管道上标识出来。
这些标识有啥用?
1、对管道可视化，预知管道风险性，避免误碰设备，防备事端的产生，提供管道操作、保护的功率。
2、辨认管道内的物质方便了，避免设备检修上产生误判的事件。
以上就是修建界暖通频道为您带来“通装置工程管道多，管道标识怎么做?”内容，修建界暖通频道共享暖通设计相关内容，寻觅修建之美，探究修建之路，欢迎重视我们~
