[摘要] 水体系闭式循环具有管道与设备不易腐蚀和水泵的功率较小等优点，中央空调冷冻水系通常选用闭式循环体系，一般冷水管路设有三个水箱：膨胀水箱、集水箱和分水箱。怎么改造，见下文!
虽然是闭式体系，在日常运转中还是有水量丢失，且一般冷冻水体系上都设有 Y 型过滤器，需求定期翻开排污，也存在水量丢失。
1. 冷冻水体系构成及问题分析

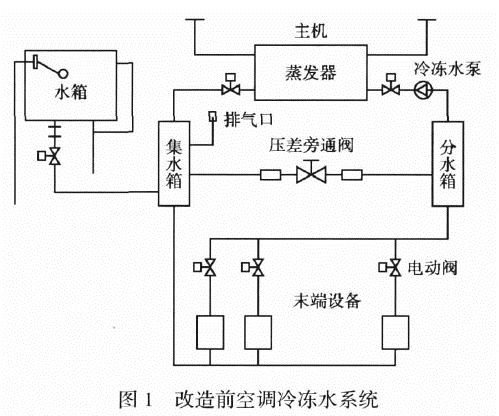

膨胀水箱一是起定压的效果，二是起补水的效果。前期兴建的楼宇，中央空调体系比较简单，冷冻水的补水换水单依靠膨胀水箱作为补给水源，在进行水处理作业后，体系的补水需时过长，影响正常供冷。广州某大厦楼高 10 层，中央空调主机房设在地下室，冷却塔和膨胀水箱均设在楼顶，整个体系冷冻水量约 400m3。这是典型的靠膨胀水箱补水换水冷冻水体系(图 1)，膨胀水箱为开式设计。
如图 1 所示，冷冻水的补水换水只靠一个小小的膨胀水箱完结，日常补水时易因为膨胀水箱的浮球阀失灵，在主动补水时将水箱里的水放光，如未能及时发现，体系继续失水使冷冻水体系压力下降发出报警，这时再进行人工补水不仅对主机形成不良影响，并且也影响了大厦供冷的可靠性。别的空调水体系管路易产生结垢、腐蚀，影响换热，减小流道截面，增大水活动阻力，添加运转费用，因此在换季清洗管道时，需将冷冻水根本放掉，补充新清水，先进行钝化预膜处理，再投加缓蚀阻垢药剂，以确保水质。这种水处理补水，就需求更长的时刻。该大厦膨胀水箱每小时对体系补水约 8m3，按体系所需水量计算，水处理后补水需 50h，需时过长影响正常运作。在日常的补水中，单靠水箱浮球阀控制水位也没有保障。为此对该冷冻水体系进行了如下日常补水及水处理后快速补水的改造。
2. 改造措施
(1)日常补水改造

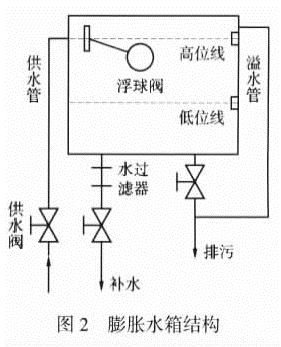

为了确保膨胀水箱日常补水的安稳，将水箱划分为高、低水位区。水箱内设备水位继电器，将连线引到地下机房控制室，在高水位指示上设备指示灯，低水位指示上设备蜂鸣器。当水箱保持正常水位 (高水位区) 作业时，指示灯常亮; 当水箱水位下降，而浮球阀失灵，不能主动补水时，水位下降至低位线后，蜂鸣器响，作业人员可及时进行毛病扫除。
(2)水处理后快速补水改造
大厦楼顶设有大水池，作为日常日子用水水源，为确保供水压力，日子用水首先通过楼顶恒压泵加压后再向各楼层供水。通过恒压泵加压后，日子用水在楼顶的压力能保持在 0.2～0.4MPa，将加压后的日子用水直接作为冷冻水补水源，能够完成快速补水的效果。
先在冷冻水管顶部排气出口加装排水口，再将膨胀水箱与冷冻水管的衔接收截断，加装一个消防接合器及水过滤器，在恒压泵后供水管也加装一个消防接合器。改造过程中要注意水管与管件间的螺纹衔接处，避免漏水。改造后补水体系见图 3。
改造后快速补水的操作：先将膨胀水箱的下水阀封闭，用消防带将加装的两个消防接合器衔接，手动翻开机房的压差旁通阀，接着翻开接合器的水阀即可。水路次序：供水管→接合器→消防带→接合器→过滤器→补水管。补水时要注意供水压力，可通过阀门敞开度调理，控制在 0.2MPa 左右为宜。在补水过程中要注意调查冷冻水主管压力表的压力，到各个楼层有可能出现漏水或爆裂位置巡查。冷冻水回水管上的主动排气阀是常开的，当排气管上的排水管出水时，体系的补水完结，这时封闭接合器水阀停止快速补水，封闭旁通阀，启动冷冻泵，让冷冻水能够分配到各结尾设备里，并调查冷冻水压力，对各结尾设备进行排气。体系运转前先检查压差旁通阀是否打回主动位置，翻开膨胀水箱的下水阀，让体系能够继续主动补水。
3. 改造效果
膨胀水箱加装了水位指示信号设备后，能及时清楚水箱内水位情况，确保了日常冷冻水补给; 补水管路改造后，能够进行快速补水，全体系补水时刻约为 5h，为改造前的 1 /10，提高了大厦供冷的可靠性，确保空调体系运转的安稳性。
