[摘要] 风机盘管是经过表冷器螺纹铜管内流过冷水或热水，再电机作用带动下，风轮主动滚动，将铜管内冷水 / 热水带来的冷热量排出，使空气被冷却，除湿或加热。以此来调节室内空气温度或许湿度。

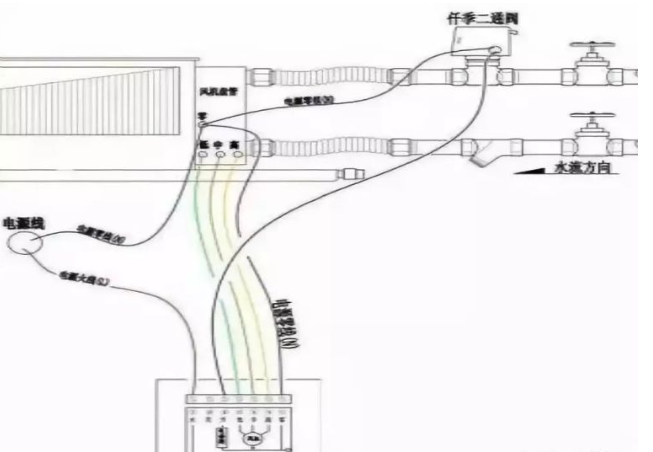

一、电动二通阀的接线图器
红线为 220V 前方 (L) 直接接入温控器前方接口;
蓝线为零线(N)，盘管、二通阀、温控器串联;
绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
图中黑线为二通阀前方接入温控器“开”路接口;
控制线为 6 色 1.0 平方的国标线。
注：此类二通阀为常闭，断电主动封闭水路，通电水路翻开，空调开端制冷; 因而咱们在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
缺陷：空调水路翻开需持续保持通电状态，因而形成驱动头使用寿命缩短;
长处：价格便宜。
毛病应急处理：当驱动头烧毁, 一般二通阀会主动封闭，应急措施可经过驱动头上的小拉柄将二通阀强制翻开以此来确保空二、调继续制冷或许制热。

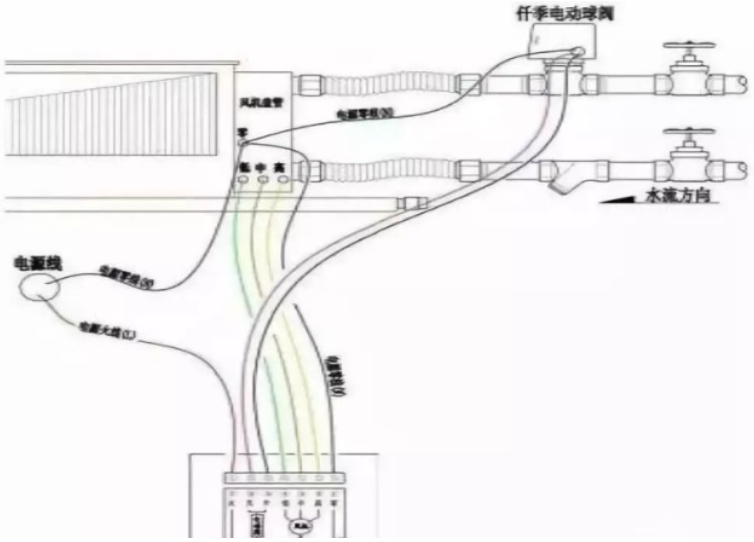

二、电动球阀接线图
红线为 220V 前方 (L) 直接接入温控器前方接口;
蓝线为零线(N)，盘管、二通阀、温控器串联;
绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
图中黑线为二通阀前方接入温控器“开”路接口; 艳红线为二通阀接入温控器“关”路接口; 控制线为 7 色 1.0 平方的国标线。
注：此类电动球阀水路开、关只需要通电一次，动作履行结束主动断电，与上述二通阀不同，开、关都无需长期通电。
长处：此类球阀无需长期通电，驱动头使用寿命较长;
缺陷：价格相对较贵。
毛病应急处理：驱动头烧毁，需将其卸下，再选用手动扳手将阀体强制翻开或许封闭。

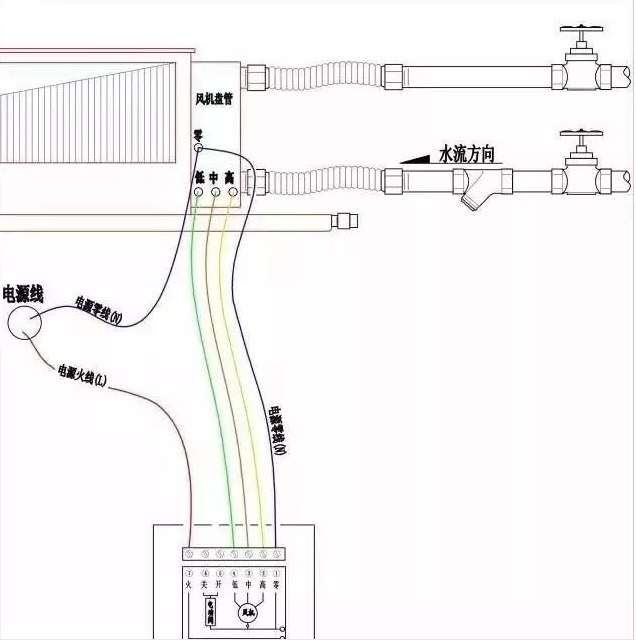

三、不装电动二通阀的接线图
红线为 220V 前方 (L) 直接接入温控器前方接口;
蓝线为零线(N)，盘管、温控器串联;
绿、棕、黄、别离对应温控器接入风机盘管高中低档位;
控制线为 5 色 1.0 平方的国标线。
以上便是修建界暖通频道为您带来“图文并茂，你必定看得懂这三种风机盘管的接线方法!”内容，修建界暖通频道共享暖通设计相关内容，寻觅修建之美，探索修建之路，欢迎关注咱们~
