[摘要] 当修建的机械排烟体系沿水平方向安置时，每个防火分区的机械排烟体系应独立设置。详细如何做，本文介绍了机械排烟相应技术要求。
一、设置场所(排烟体系)
1. 厂房或库房的下列场所或部位应设置排烟设备：
1)人员或可燃物较多的丙类出产场所，丙类厂房内修建面积大于 300㎡且经常有人逗留或可燃物较多的地上房间。
2)修建面积大于 5000㎡的丁类出产车间。
3)占地上积大于 1000㎡的丙类库房。
4)高度大于 32m 的高层厂房 (库房) 内长度大于 20m 的分散走道，其他厂房 (库房) 内长度大于 40m 的分散走道。
2. 民用修建的下列场所或部位应设置排烟设备：
1)设置在一、二、三层且房间修建面积大于 100㎡的歌舞文娱放映游艺场所，设置在四层及以上楼层、地下或半地下的歌舞文娱放映游艺场所。
2)中庭。
3)公共修建内修建面积大于 100㎡且经常有人逗留的地上房间。
4)公共修建内修建面积大于 300㎡且可燃物较多的地上房间。
5)修建内长度大于 20m 的分散走道。
3. 地下或半地下修建(室)、地上修建内的无窗房间，当总修建面积大于 200㎡或一个房间修建面积大于 50㎡，且经常有人逗留或可燃物较多时，应设置排烟设备。
二、防烟分区划分
1. 设置排烟体系的场所或部位应选用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不该跨过防火分区。
2. 挡烟垂壁等挡烟分隔设备的深度不该小于规范规则的储烟仓厚度。关于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于 25% 时，吊顶内空间高度不得计入储烟仓厚度。
3. 当选用天然排烟方法时，储烟仓的厚度不该小于空间净高的 20%，且不该小于 500mm; 当选用机械排烟方法时，不该小于空间净高的 10%，且不该小于 500mm。一起储烟仓底部距地上的高度应大于安全分散所需的最小明晰高度。
4. 设置排烟设备的修建内，打开楼梯和主动扶梯穿越楼板的开口部应设置挡烟垂壁等设备。

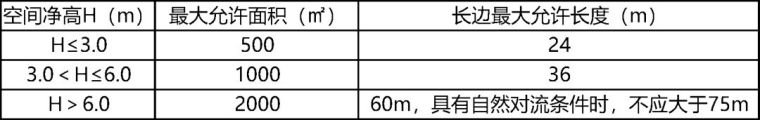

5. 公共修建、工业修建防烟分区的最大允许面积及其长边最大允许长度应契合下表规则，当工业修建选用天然排烟体系时，其防烟分区的长边长度尚不该大于修建内空间净高的 8 倍。
说明：公共修建、工业修建中的走道宽度不大于 2.5m 时，其防烟分区的长边长度不该大于 60m; 当空间净高大于 9m 时，防烟分区之间可不设置挡烟设备。
三、排烟量确定
1. 排烟体系的规划风量不该小于该体系核算风量的 1.2 倍。
2. 除中庭外，一个防烟分区的排烟量核算应契合下列规则：
1)修建空间净高小于或等于 6m 的场所，其排烟量应按不小于 60m³/(h·㎡)核算，且取值不小于 15000m³/h，或设置有用面积不小于该房间修建面积 2% 的天然排烟窗(口)。
3. 当一个排烟体系背负多个防烟分区排烟时，其体系排烟量的核算应契合下列规则：
1)当体系担负具有相同净高场所时，关于修建空间净高大于 6m 的场所，应按排烟量最大的一个防烟分区的排烟量核算; 关于修建空间净高为 6m 及以下的场所，应按同一防火分区中任意两个相邻防烟分区的排烟量之和的最大值核算。
2)当体系担负具有不同净高场所时，应选用上述方法对体系中每个场所所需的排烟量进行核算，并取其间的最大值作为体系排烟量。
四、体系设置
1. 一般要求
1)当修建的机械排烟体系沿水平方向安置时，每个防火分区的机械排烟体系应独立设置。
2)修建排烟体系的规划应根据修建的使用性质、平面布局等要素，优先选用天然排烟体系。
3)同一个防烟分区应选用同一种排烟方法
4)修建高度超越 50m 的公共修建和修建高度超越 100m 的住所，其排烟体系应竖向分段独立设置，且公共修建每段高度不该超越 50m，住所修建每段高度不该超越 100m。
5)排烟体系与通风、空气调节体系应分开设置; 当确有困难时能够合用，但应契合排烟体系的要求，且当排烟口打开时，每个排烟合用体系的管道上需联动封闭的通风和空气调节体系的操控阀门不该超越 10 个。

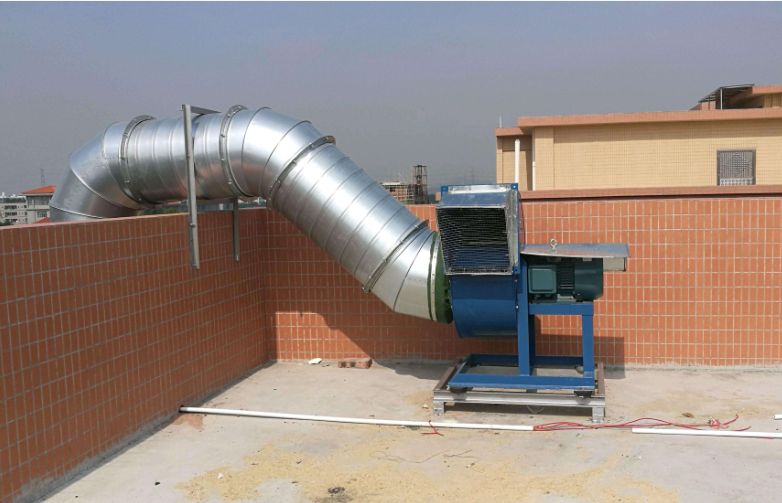

2. 排烟风机
1)排烟风机宜设置在排烟体系的最高处，烟气出口宜朝上，并应高于加压送风机和补风机的进风口。
2)送风机的进风口不该与排烟风机的出风口设在同一面上。当确有困难时，送风机的进风口与排烟风机的出风口应分开安置，且竖向安置时，送风机的进风口应设置在排烟出口的下方，其两者边际最小笔直间隔不该小于 6.0m; 水平安置时，两者边际最小水平间隔不该小于 20.0m。
3)排烟风机应设置在专用机房内，风机两边应有 600mm 以上的空间。
4)关于排烟体系与通风空气调节体系共用的体系，其排烟风机与排风风机的合用机房应设置主动喷水救活体系; 机房内不得设置用于机械加压送风的风机与管道。
5)排烟风机应满足 280℃时接连作业 30min 的要求，排烟风机应与风机进口处的排烟防火阀连锁，当该阀封闭时，排烟风机应能中止工作。
6)排烟风机操控方法应契合下列规则：
现场手动发动。
火灾主动报警体系主动发动。
消防操控室手动发动。
体系中任一排烟阀或排烟口敞开时，排烟风机、补风机主动发动。
排烟防火阀 (排烟风机进口总管处) 在 280℃时应自行封闭，并应连锁封闭排烟风机和补风机。
7)应由排烟口、排烟窗或排烟阀敞开的动作信号和该防烟分区内的任一只火灾探测器或手动火灾报警按钮的报警信号(“与”逻辑)，作为排烟风机发动的联动触发信号，并应由消防联动操控器联动操控排烟风机的发动。
3. 排烟管道
1)机械排烟体系应选用管道排烟，且不该选用土建风道，排烟管道应选用不燃资料制作且内壁应润滑。
2)当排烟管道内壁为金属时，管道规划风速不该大于 20m/s; 当排烟管道内壁为非金属时，管道规划风速不该大于 15m/s。
3)排烟管道及其连接部件应能在 280℃时接连 30min 保证其结构完整性。
4)竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不该低于 0.50h。
5)水平设置的排烟管道应设置在吊顶内，其耐火极限不该低于 0.50h; 当确有困难时，可直接设置在室内，但管道的耐火极限不该小于 1.00h。
6)设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不该小于 1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于 0.50h。
7)当吊顶内有可燃物时，吊顶内的排烟管道应选用不燃资料进行隔热，并应与可燃物坚持不小于 150mm 的间隔。
8)设置排烟管道的管道井应选用耐火极限不小于 1.00h 的隔墙与相邻区域分隔; 当墙上有必要设置检修门时，应选用乙级防火门。
4. 排烟防火阀
1)笔直风管与每层水平风管交接处的水平管段上应设置排烟防火阀。
2)一个排烟体系担负多个防烟分区的排烟支管上应设置排烟防火阀。
3)排烟风机进口处应设置排烟防火阀。
4)穿越防火分区处应设置排烟防火阀。
5)排烟风机进口处的总管上设置的 280℃排烟防火阀在封闭后应直接联动操控风机中止，排烟防火阀及风机的动作信号应反应至消防联动操控器。
5. 排烟口
1)防烟分区内任一点与最近的排烟口之间的水平间隔不该大于 30m。
2)除还有规则以外，排烟口的设置尚应契合下列规则：
排烟口宜设置在顶棚或靠近顶棚的墙面上。
排烟口应设在储烟仓内，但走道、室内空间净高不大于 3m 的区域，其排烟口可设置在其净空高度的 1 / 2 以上; 当设置在侧墙时，吊顶与其最近边际的间隔不该大于 0.5m。
关于需求设置机械排烟体系的房间，当其修建面积小于 50㎡时，可经过走道排烟，排烟口可设置在分散走道。
火灾时由火灾主动报警体系联动敞开排烟区域的排烟阀或排烟口，应在现场设置手动敞开设备。
排烟口的设置宜使烟流方向与人员分散方向相反，排烟口与邻近安全出口相邻边际之间的水平间隔不该小于 1.5m。
排烟口的风速不宜大于 10m/s。
3)当排烟口设在吊顶内且经过吊顶上部空间进行排烟时，应契合下列规则：
吊顶应选用不燃资料，且吊顶内不该有可燃物。
封闭式吊顶上设置的烟气流进口的颈部烟气速度不宜大于 1.5m/s。
非封闭式吊顶的开孔率不该小于吊顶净面积的 25%，且孔洞应均匀安置。
4)由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀敞开的联动触发信号，并应由消防联动操控器联动操控排烟口、排烟窗或排烟阀的敞开，一起中止该防烟分区的空气调节体系。
5)火灾承认后，火灾主动报警体系应在 15s 内联动敞开相应防烟分区的悉数排烟阀、排烟口、排烟风机和补风设备，并应在 30s 内主动封闭与排烟无关的通风、空调体系。
6. 固定窗
固定窗的设置和有用面积应契合下列规则：
1)设置在顶层区域的固定窗，其总面积不该小于楼地上面积的 2%。
2)设置在靠外墙且不位于顶层区域的固定窗，单个固定窗的面积不该小于 1㎡，且间距不宜大于 20m，其下沿距室内地上的高度不宜小于层高的 1 /2。供消防救援人员进入的窗口面积不计入固定窗面积，但可组合安置。
3)设置在中庭区域的固定窗，其总面积不该小于中庭楼地上面积的 5%。
4)固定玻璃窗应按可破拆的玻璃面积核算，带有温控功用的可敞开设备应按敞开时的水平投影面积核算。
5)固定窗宜按每个防烟分区在房顶或修建外墙上均匀安置且不该跨过防火分区。
