[摘要] 膨胀阀是制冷体系中的一个重要部件，一般装置于储液筒和蒸腾器之间。膨胀阀使中温高压的液体制冷剂经过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸腾器中吸收热量达到制冷效果，膨胀阀经过蒸腾器结尾的过热度变化来控制阀门流量，防止出现蒸腾器面积使用不足和敲缸现象。

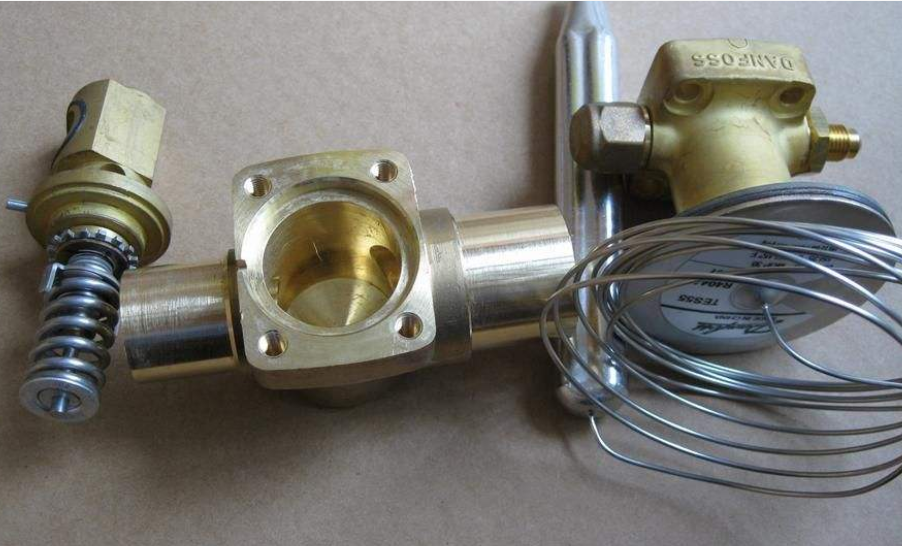

制冷体系上常用膨胀阀有：热力膨胀阀和电子膨胀阀。热力膨胀阀分为：内平衡热力膨胀阀和外平衡热力膨胀阀，
膨胀阀选型条件
选择膨胀阀的 4 个必要条件：制冷剂; 蒸腾温度; 冷凝温度; 蒸腾负荷。
1 制冷剂：
R22：X(例如 TEX2，TEX5,TGEX)
R404a/R507：S(例如 TES2，TES5，TGES)
R134a：N R407C:Z
2 蒸腾温度：
普通冷库：-40℃?+10℃N 系列;
速冻冷库：-60℃?-25℃，B 系列;
冷库：蒸腾温度低于库温 10℃，速冻库 8℃;
管壳干式蒸腾器：蒸腾温度低于出水温度 8℃。
3 冷凝温度：
蒸腾冷凝器：36℃;
水冷冷凝器：40℃;
风冷冷凝器：45℃。
经济器：过冷度能够不考虑。
4 蒸腾负荷：
膨胀阀到感温包之间的蒸腾负荷
情况 1：1 只膨胀阀带 1 台冷风机或 2?4 排管。
情况 2：1 只膨胀阀带 2 台或多台冷风机 1 台大型冷风机用 2 只或多只膨胀阀。
膨胀阀的选型
示例 1：R22 制冷剂，0℃库，风冷冷凝器，冰玉冷风机 DD-28.0/140。
冷风机：蒸腾负荷 = 规划工况下的换热量。
1、制冷剂：R22;℃
2、蒸腾温度：-10℃;
3、冷凝温度：45℃;
4、蒸腾负荷:30.8KW 膨胀阀 TEX5-4，TGEX-11(12.5)。
膨胀阀节流量大于蒸腾负荷。
示例 2：R22，-18℃库，水冷冷凝器，冰玉冷风机 DD-28.0/140。
冷风机：蒸腾负荷 = 规划工况下的换热量。
1、制冷剂：R22;
2、蒸腾温度：-28℃;
3、冷凝温度：40℃;
4、蒸腾负荷：28KW 膨胀阀 TEX5-5，TGEX-20。
膨胀阀节流量大于蒸腾负荷。
示例 3：R22，-18°C 库，蒸腾冷，120m* 3 组铝排管。
铝排管：蒸腾负荷 = 规划工况下的换热量
1、制冷剂：R22;
2、蒸腾温度：-28℃;
3、冷凝温度：36℃;
4、蒸腾负荷：13.3KW(37W/m*120m*3)膨胀阀 TEX5-2，TGEX-8。
膨胀阀节流量大于蒸腾负荷。
蒸腾负荷 = 蒸腾器规划工况下的换热量。按蒸腾负荷选膨胀阀，用机组制冷量校核。不能直接用机组制冷量选膨胀阀。
膨胀阀选小了，达不到规划的制冷效果，膨胀阀选的太大了，会造成回液或压缩机过载。
膨胀阀的装置
当回气管直径小于 25mm 时，感温包可扎在回气管的顶部; 当直径大于 25mm 时，可扎在回气管的下侧 45°处，以防管子底部积油等要素，影响感温包的正确感温。
感温包一定要装置在蒸腾器出口的水平管道上，依据回汽管道直径按说明书上装置在正确方位，肯定不能装置在笔直管道和回油弯上。在装置蒸腾器时，一定要考虑到给感温包留一段水平回汽管道装置方位。
膨胀阀的调整
1、将数字温度表的探头插入到蒸腾器回气口处 (对应感温包方位) 的保温层内。将压力表与压缩机低压阀的三通相连。如下图：
2、让压缩机运转 15 分钟以上，进入安稳运转状态，使压力指示和温度显示达到安稳值。
3、用测温计测出回气管的温度与蒸腾温度对比差值 (即实践过热度) 与规范过热度 (5-8℃之间) 校核来判别调理巨细是否恰当。使用压缩机的吸气压力作为蒸腾器内的饱和压力，查表得到近似蒸腾温度。用测温计测出回气管的温度与蒸腾温度值，看差值是否在正常范围 5 - 8 之间。
假如感到过热度太小，即流量太大，则可把调理螺杆按顺时针方向转动半圈或 (即增大弹簧力，减小膨胀阀开启度)，使流量减小。反之，若感到过热度太大，即供液不足，则可把调理螺杆朝相反方向(逆时针) 转动，使流量增大。
注意事项：
1、在调整热力膨胀阀之前，承认制冷异常是由于热力膨胀阀违背最佳工作点引起的，而不是由于体系制冷剂充注量不合适、干燥过滤器和膨胀阀滤网堵塞、电磁阀失灵、冷凝风机散热不良等其他原因所引起的。
2、有必要保证感温包采样信号的正确性，感温包装置方位有必要正确，肯定不行装置在管道的正下方，以防管子底部积油等要素影响感温包正确感温。一般新品出厂时已进行过调试校对。
3、调理螺杆转动的圈数一次不要超越半圈。调整膨胀阀之间有必要距离 15 分钟以上。
