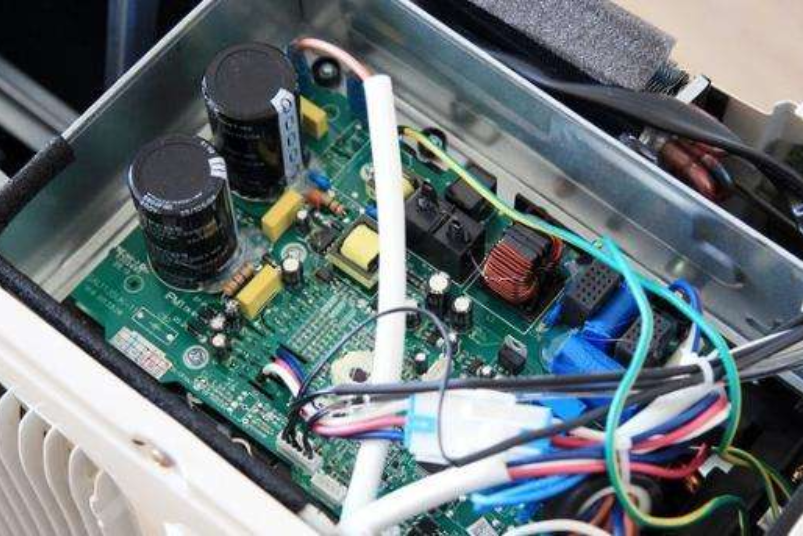

[摘要] 电脑控制系统虽然杂乱，但万法归一，全部品牌的空调无一例外都是由接收电路 (接收头)、微处理器(CPU)、受控电路(继电器)、闪现电路(发光管)、检测电路(热敏电阻) 等组成。作业原理是 CPU 依据操作指令和对环境温度及机内作业情况的检测判别，宣告控制指令，使各有关电路、压缩机、风机等依照预先设计的程序进行作业，一起将各种作业情况经过闪现器闪现出来。今日咱们学习下电脑板各部分电路的效果及检修技巧。
(一)继电器电路
继电器电路是将 CPU 宣告的指令转化成控制压缩机、风机、四通阀等强电元器件的开、停的电路。它一般由集成功率驱动模块、继电器及相关元件组成，该电路缺点多为集成功率驱动模块损坏、继电器线圈烧坏、触点粘连等，然后构成空调器不制冷或制冷反常。
检修方法：首先区别是集成功率驱动模块损坏或继电器损坏，假设开机按遥控器后，蜂鸣器有响声，但整机无作业，一般是集成功率驱动模块损坏; 假设开机后，仅仅部分功用不正常，就有可能是继电器损坏，此时可继续经过听继电器是否吸合声，来判别继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。继电器还可用万用表欧姆挡判别好坏，断开电源，先测量线圈电阻值，正常的电阻值有几百欧姆，若无穷大或为零，说明继电器损坏; 然后测量触点，假设电阻值为零则表明触点粘连。
(二)电源电路
沟通电压 220V 经保险管、压敏电阻、变压器、桥式整流、三端稳压集成(7812、7805)、滤波电容组成。它的效果是给 CPU 和继电器提供 +5V 和 +12V 的直流电压。电源电路构成的缺点现象是指示灯不亮，整机不作业。
检修方法：电源电路缺点特征是保险管完好无损和一开机就烧保险管。关于前者缺点，可用万用表沟通挡测量变压器初级及次级是否有 220V 和 13V 电压，若有，再用万用表直流挡测量 7812 与 7805 是否有 +12V 和 +5V 电压，这样即可区别缺点部位。关于后者，说明电路存在短路，运用万用表欧姆挡进行阻值检测，以判别电路的短路部位。一起，还可采用分割法来检查，如可经过断开变压器初级绕组，通电试机，假设还烧保险管，说明烧保险管是因为压敏电阻或瓷片电容存在短路，否则，是因为变压器或整流管等有短路现象。
(三)CPU
CPU 是整个控制电路的指挥中心，它是把接收到的各种指令和检测到的数据进行判别后宣告相应的指令性计划，以控制各电路及设备作业，并输出闪现信号。CPU 损坏则整机不作业。
检修方法：因为 CPU 正常作业的必要条件为：电源电压 +5V、复位电压、时钟脉冲信号，这三个条件缺一不可，否则 CPU 就不能正常作业。所以，可用万用表检测其作业条件的电压，若电压值正常，整机不作业，即可判别 CPU 芯片损坏。
(四)接收电路
出的控制信号变成 CPU 能辨认的信号传给 CPU，使 CPU 按人的指令控制各种部件的工作。红外接收器是接收电路中心部件，内部为一个光敏三极管，外部一般是三脚，分别为供电极、接地极和信号极。接收电路缺点现象是：手动开机正常，按遥控器时，整机无反响，蜂鸣器没有响声。
检修方法：通电开机，用万用表直流挡测量接收头供电端及信号端对地电压，正常值应为供电极 +5V 电压，信号极电压为 +2.5V。否则不正常。常见缺点有接收头损坏或电容击穿。
(五)晶振电路
它是给芯片 CPU 一个基准作业时钟信号，使芯片 CPU 正常作业。晶振电路出现缺点时，整机将不作业。
检修方法：通电开机，正常时用万用表测量石英晶振管的两脚电压为 +2.2V 左右。若小于 1.5V，则为电路停振。别处，还可经过拆下石英晶振管，用万用表欧姆挡进行判别，良好的石英晶振管，用万用表测量应是开路的。假设发现短路，则表示晶体已损坏。关于开路性缺点(断线或震裂)，用万用表是无法判别的，这时可用替代法检查。
(六)感温电路
它是经过热敏电阻将环境温度、空调器蒸发器温度等温度的改变转化成一定数值电信号传给 CPU，使空调器按人设定的情况工作，创造一个舒适的空间环境。感温电路的中心元件是热敏电阻，热敏电阻的缺点主要是阻值变大或变小，构成 CPU 误动作，出现不停机或不工作，制冷反常的缺点现象。
检修方法：热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，250C 时阻值约为 15KΩ 左右(因机型而异)。因而，可用万用表欧姆挡测量其电阻值进行判别好坏，假设所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。
(七)复位电路
动摇或外界电磁波的干拢，CPU 会出现死机现象。复位电路是在电源接通或反常时使 CPU 芯片复位并正常作业。一般是低电平复位，高电平时为正常工件情况。此电路构成的缺点现象：指示灯亮，按遥控器蜂鸣器没有响声，整机无作业。
检修方法：复位电压是延迟上升的电压，可用万用表直流电压档进行调查，假设调查不清楚，还可用示波器检测，用示波器检测时可以有一条基线在颤动，然后变为高电平，这便是复位电压的发起进程。假设没有看到基线的颤动，则说明复位电路有缺点。
(八)闪现电路
闪现电路一般有发光管、荧光管闪现，由系统控制电路驱动，以闪现系统的各种作业情况。此电路一般不会出现缺点。
总结：在实践空调器电脑板的缺点修补中，应本着先易后难的准则，先查电源电路和复位电路，然后替换晶振，再是检查摇控接收电路，终究才考滤替换 CPU。因为 CPU 管脚多替换最难且价格高，更重要的是 CPU 损坏机率适当低，因而不要容易替换微电脑控制电路中的 CPU。
