某写字楼共十二层, 建筑面积约为 11000 平米, 层高 3.6 米, 选用一台约克螺杆冷水机组, 制冷量为 1122KW。
(1)压差的确定
经水力核算, 体系在最小负荷 (旁通管处于最大负荷) 情况下总阻力丢失 H 约为 235KPa 在体系冷冻水供回水主干管处设置压差旁通操控装置, 旁通管处冷源侧水管道阻力丢失为 80KPa, 末端最不利环路阻力丢失为 155 KPa。
(2)通调节阀水量核算：
通过核算知，该空调体系在其最小支路循环时，其负荷为最小负荷，约为总负荷的 35%，利用公式(1) G=(Q-Qmin)*3.6/CP*⊿T，算得所需旁通得最大流量为 125.4m3/h, 再由最不利环路压差 155 KPa。
(3)流通才能的核算
根据公式(2)C=316G*(⊿P/ρ)-1/2 算得 C =100.6
(4)调节阀选型

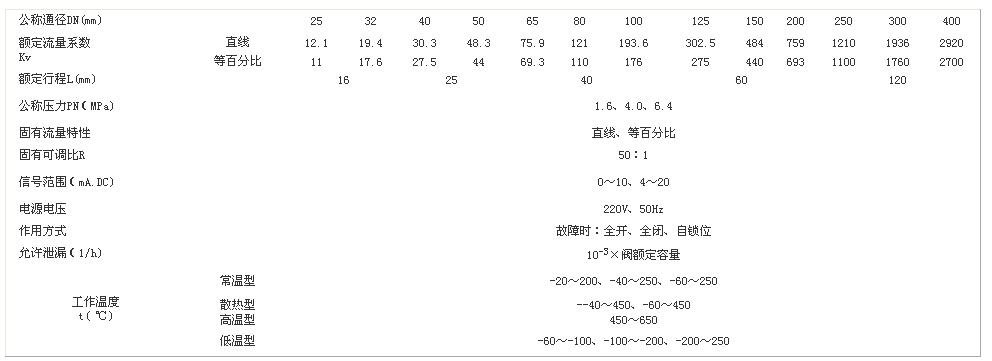

下表为上海恒星泵阀制作有限公司的 ZDLN 型电子式电动直通双座调节阀的技术参数表，由公式 (2) 算得 C =100.6, 该调节阀的固有流量特性为直线型和等百分比特性，依照等百分比特性挑选最接近的 C 值，得到管径为 DN80,C 值为 110，符合选型要求。
(5)调节阀的开度及可调比验算
旁通管段总长为 6m, 查上表当 C =110 时，由公式 (4) ⊿P=ρ(316G/C)2 得到⊿P=129.8 KPa, 当旁通管道选用与调节阀相同的管径时，当旁通管道最大水量为 125.4m3/h，通过水力核算，总沿程丢失为 42.8 KPa, 总部分丢失为 23 KPa，调节阀两头压差为 129.8-42.8-23=64KPa<129.8 KPa, 阀门才能 PV=64/129.8=0.49, 这时调节阀的流量特征曲线为等百分比特性，此刻处理的实践最大旁通水量为 88.1m3/h<125.4m3/h, 其流量只有体系要求的最大旁通流量的 70%，由公式(2) 能够求得实践可调比 Rs=7, 即实践最小流量为 88.1/7=12.6m3/h，最大流量与最小流量显然均不能满意实践要求，所以旁通管的管径挑选 DN80 不合适。
依照上述核算方法，持续试算，当选用 DN125 的旁通管时，核算得调节阀两头压差为 123.2 KPa，PV=0.95，此刻处理的最大旁通水量为 122.1m3/h, 相对开度为 90%，相对流量为 97.3%，由公式 (2) 能够求得实践可调比 Rs=9.7，即最小旁通水量为 122.1/9.7=12.6 m3/ h 与调节阀工作在 10% 的开度下的流量 12.21 m3/ h 相比已十分接近。此刻调节阀的流量特性已接近抱负流量特性曲线，已能满意体系需求。
