[摘要] 暖通空调风体系和水体系的装置技能，与 BIM 技能结合，能够完成工厂化预制和现场流水作业装置，前进工程质量，下降本钱，前进功率。那么，怎么结合 BIM 技能进行风管水管的预制装置呢？
在修建行业机电设备装置工程中，暖通空调风体系的法兰连接工艺，消防泵房、冷冻机房、水泵房管道体系的法兰或卡箍连接工艺，与 BIM 技能结合起来，完成工厂化预制和现场流水作业装置，将会使工程质量、施工本钱、工作功率等方面得到质的前进。
下面，就基于实例看一看怎么使用 BIM 技能进行风管水管预制加工与装置?
一、使用 BIM 技能进行风管水管的工厂化预制有何优势?
1. 管线优化排布
提出管线归纳排布计划，消除磕碰点，处理“错、漏、碰、缺”的问题; 一起亦可合理调整各管线的走向、标高及管件、阀门的方位等，全体优化归纳管线的布局，使之愈加规整漂亮、便利装置、便于操作。
2. 确保施工质量
工厂化预制是在固定的场所集中进行流水线化、标准化，工厂化预制不受场所、交叉施工、资料等环境元素的限制和搅扰，然后确保质量操控进程的掌控。BIM 模型建立、管线安置计划的优化到加工预制管件信息数据全进程精度办理，结合先进的连接工艺，然后确保施工质量得到有用操控。
3. 前进工效下降本钱
基于 BIM 技能的信息化、智能化办理，能够做到信息共享，愈加有用的实时了解工程进度; 准确进行本钱猜测分析和本钱纠差、实施本钱操控。BIM 模型中能够精准地计算资料的分类、需求数量等信息，为资料的收购、预制下料等提供便利。人工、资料节省，预制加工人员相对固定、资料集中办理，便利质量、进度、办理的协谐和操控，现场装置的人员少，装置工序简单、快捷，真正做到了“多、快、好、省”，即下降了本钱，又前进了功率。
4. 有利施工办理
工厂化预制加工和现场装置，预制加工厂集中化进行文明施工与安全办理，产生安全事故的不定要素削减，现场施工废物削减 60%。现场装置仅需求扭矩扳手、倒链和脚手架，施工安排便利。不需求配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，下降了施工安排的复杂性，消除了漏电和火灾的风险隐患。装置工序愈加程序化、标准化，愈加简单、明了、快捷，可避免需求长期的高强度的高空作业，削减了产生出产安全事故概率。
二、实例赏析 BIM 技能在风管和水管预制装置中的使用
(一) 基于 BIM 的风管预制加工

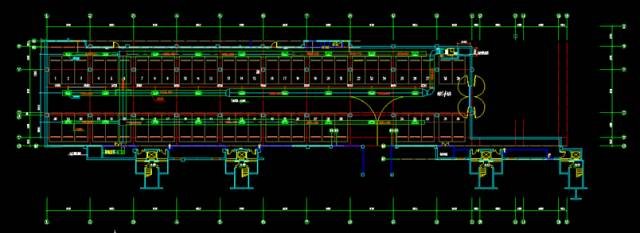

1、了解规划图纸

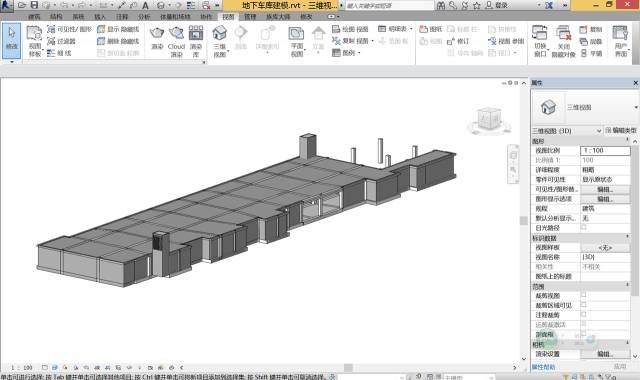

2、现场测量校正修建结构模型
3、建立 MEP 各专业 BIM 模型
4、管线磕碰查看与调整、优化

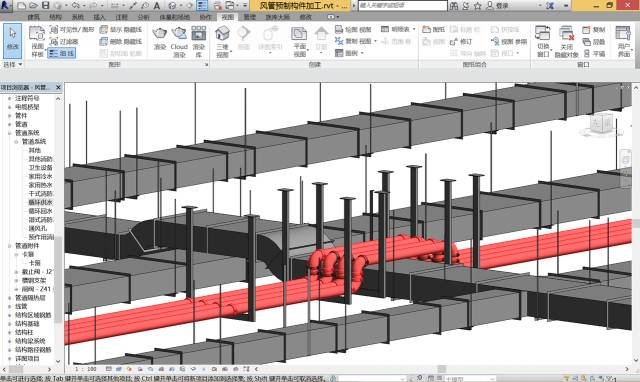

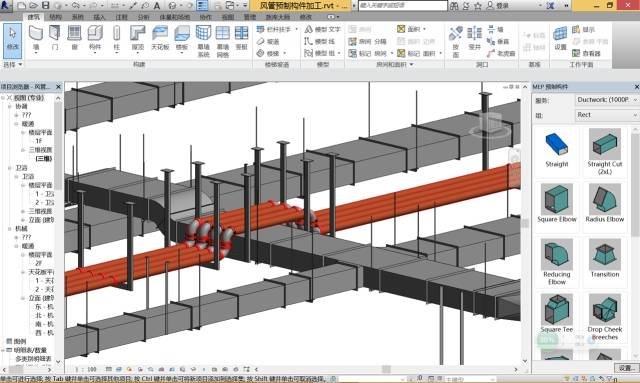

5、增加支吊架构件

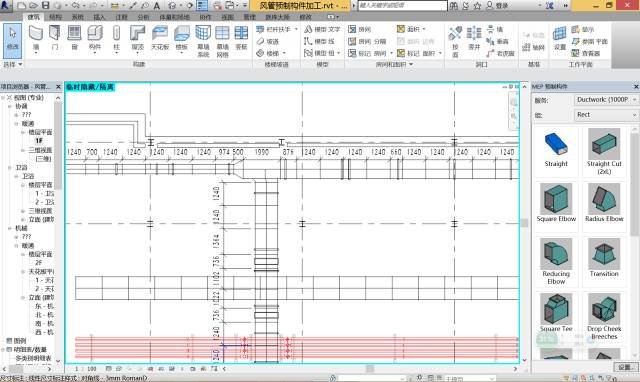

6、构件分化构件加工图
7、出构件加工清单

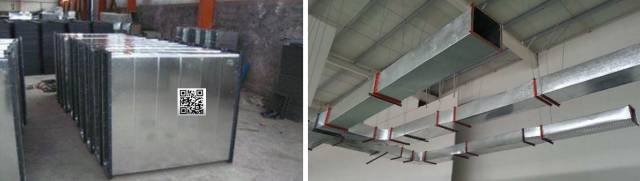

8、预制后的现场拼装
(二) 基于 BIM 的水管预制加工流程
某工程管路装置的施工流程：了解规划 2D 图纸——3D 测量仪提取修建物尺度——录入修改修建 3D 模型数据——BIM 建模优化管路安置——BIM 建模成图 (规划调整二维图纸)——拆分模型、提取管件数据、分化图编制——交给预制加工厂——到货检验——现场放样——泵体装置——支吊架装置——主管路管件阀门装置——分支管路管件阀门装置——管件固定——表计等附件装置——标识张贴——水压试验——查看检验——资料收拾

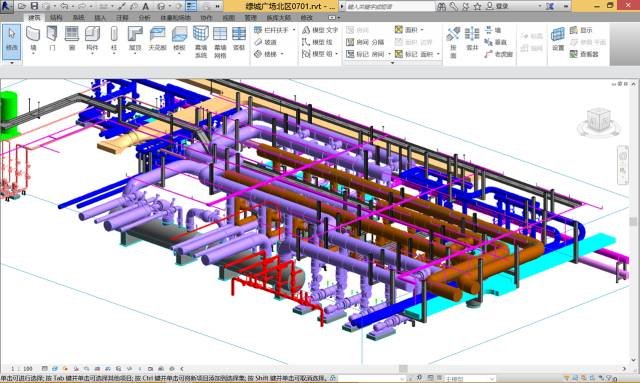

1、地下室制冷机房模型

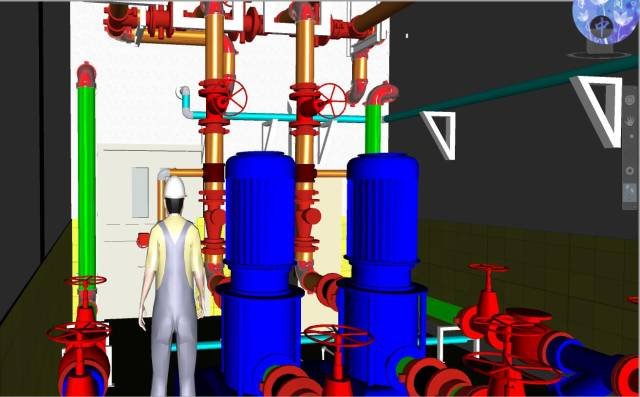

2、地下室消防机房模型
3、BIM 模型 3D 周游查看

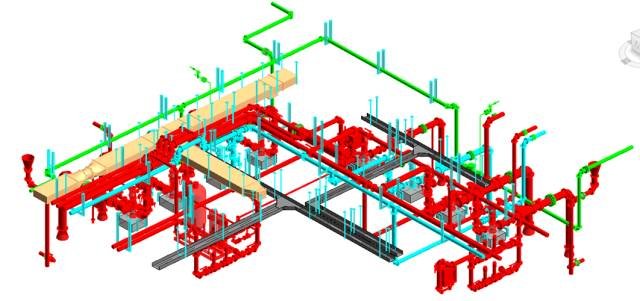

4、BIM 模型分化图

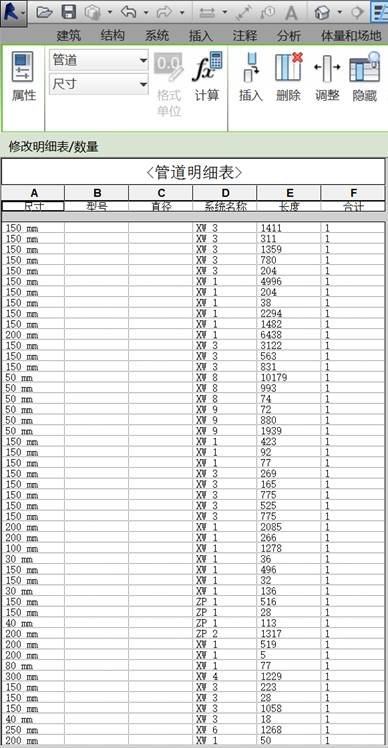

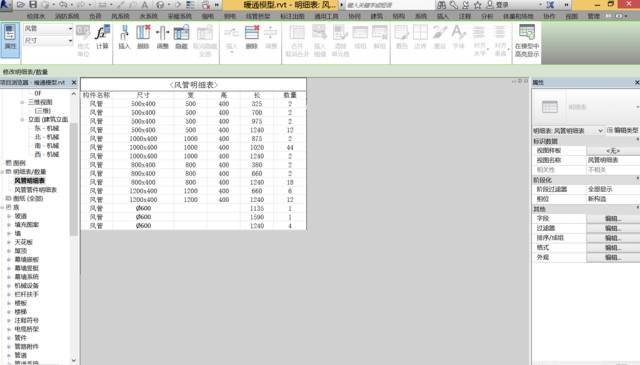

5、生成资料明细表并交给工厂

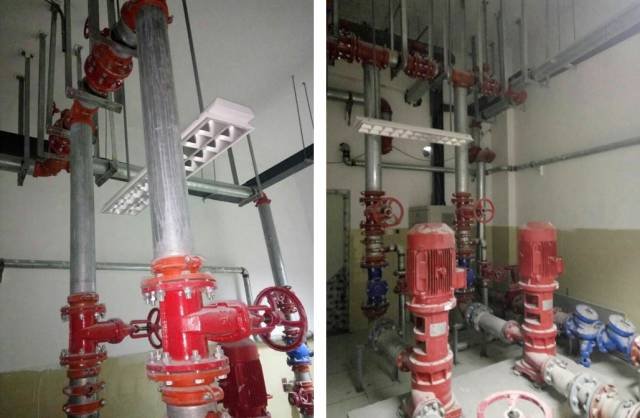

6、工厂预制后的现场装置
三、BIM 工厂化预制技能为什么值得推行?
1、前进质量： 处理因为工人素质良莠不齐导致的质量问题;
2、前进功率： 形成部件体系，前进预制率，下降施工现场手工劳动，前进工期;
3、节能减耗： 节能减耗，对社会、环境有利;
4、下降本钱： 平摊收购、办理本钱，本钱大幅下降。
暖通空调风体系和水体系的装置技能，与 BIM 技能结合，能够完成工厂化预制和现场流水作业装置，前进工程质量，下降本钱，前进功率。修建界暖通施工频道共享优异暖通规划施工事例，探索暖通之路，与暖通人共同成长前进，欢迎关注咱们~
