[摘要] 说起空调，信任有许多人都听说过，可是你们真的了解它吗? 下面我们就来了解下暖通空调体系的三种典型使用。
(1) 新风机组

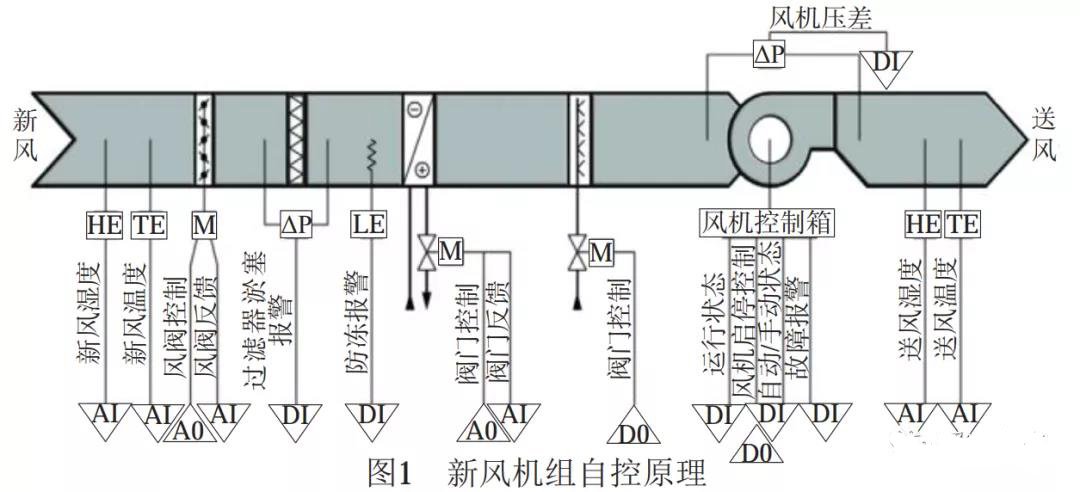

新风体系中自控体系的操控对象包含风机、新风进口处的风阀，过滤器、冷热盘管回水管道设置的电磁两通或者三通阀，其操控原理图如图 1 所示，风机的操控是 3 个数字输入节点，别离监测风机的运转状况、手动 / 主动状况和毛病报警，个数字输出节点，操控风机的启停，风机前后设压差传感器，监测风机实际运转状况。
新风风阀前设置新风温度及湿度传感器，为模仿输入节点 ; 新风风阀为开度调理，设置风阀操控的模仿输出节点以及风阀反应的模仿输入节点 ; 过滤器处设置压差传感器，为数字输入节点 ; 盘管处回水两通阀设置阀门操控的模仿输出节点、阀门开度反应的模仿输入节点，以及盘管防冻报警的数字输入节点 ; 加湿器给水两通阀设置数字输出节点，操控阀门启停 ; 送风管道处设置送风温度和湿度传感器，检测送风温湿度，均为模仿输入节点。
以上计划中也可做简化，如风机处撤销前后压差传感器 ; 撤销新风风阀前的温湿度传感器 ; 新风风阀由开度调理改为启闭操控，撤销阀门反应信号 ; 盘管前撤销防冻报警 ; 盘管回水阀门撤销阀门开度反应 ; 送风出口侧撤销送风湿度传感器等。可大幅简化操控节点，削减投资。
(2) 组合式空调器

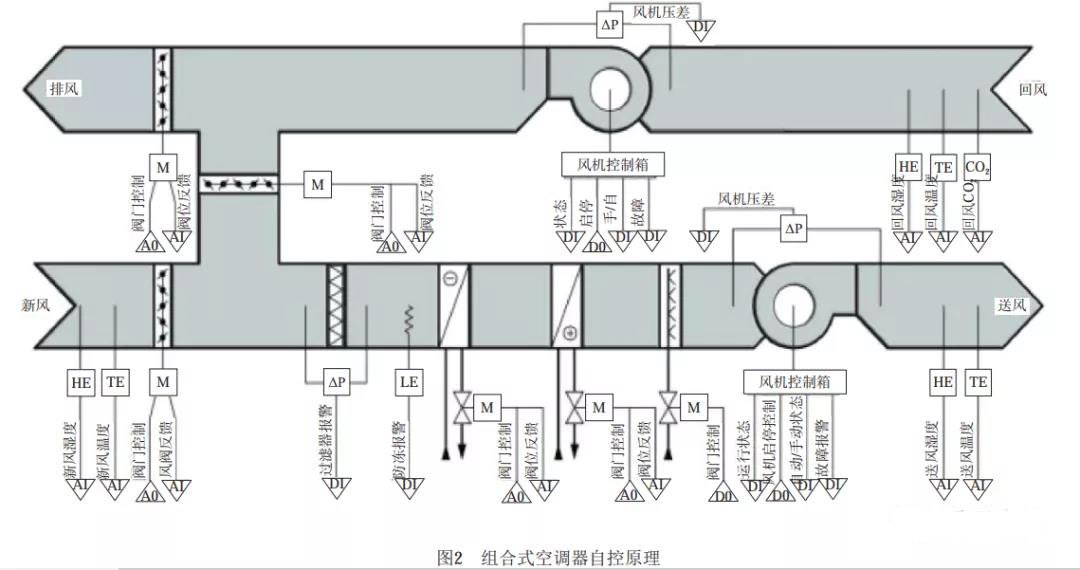

组合式空调器的操控计划如图 2 所示，送风机和回风机别离设置风机操控模块，3 个 DI1 个 DO，风机处设风机压差传感器监测风机实际运转状况 ; 风阀共 3 个，新风阀、排风阀和混风阀，因为 3 个阀门均为开度调理，且需求相互配合，别离设置阀门操控的模仿输出节点及阀门开度反应的模仿输入节点 ; 过滤器设置压差传感器，为数字输入节点 ; 冷盘管回水两通阀设置阀门操控的模仿输出节点、阀门开度反应的模仿输入节点，以及盘管防冻报警的数字输入节点，在热盘管回水两通阀设置阀门操控的模仿输出节点、阀门开度反应的模仿输入节点 ; 加湿器给水两通阀设置数字输出节点，操控阀门启停，送风管道处设置送风温度和湿度传感器，检测送风温湿度，均为模仿输入节点。回风管道处设置回风温度和湿度传感器，及 CO2 传感器检测送风温、湿度及室内 CO2 浓度，均为模仿输入节点。可完成对室内空气和设备的全面监测和操控。
简化自控计划可撤销风机处的压差监控，撤销盘管处的防冻报警，风阀和水阀均可撤销阀门开度反应，撤销新风、送风的温湿度监测，仅保留回风处的温度传感器，通过回风温度代替室温监测。该体系仅能完成简略的室温操控，并调理水流量及调控新回风比。
(3) 冷水机组
冷水机组监控有 2 个数字输入和 1 个数字输出节点，输入为运转状况和毛病报警，输出为长途启停，冷水机组因为参数众多，一般需求 1 个扩展模块，用来直接读取机组供给满意 odbus 协议的信号，全面展示机组运转界面。冷冻水侧，分、集水器间设置的旁通阀需求进行阀门操控及阀门开度反应。集水器处回水总管设置水管的温度、压力传感器，为模仿输入节点，监测冷冻水回水参数。
冷冻水循环泵的监测与风机相似，但循环水泵因为设置了变频器，因而需求增设变频器的操控，具体是水泵个 DI 1 个 DO，变频器 3 个 DI1 个 DO，监测变频器运转状况、变频器手动 / 主动状况、变频器毛病报警和操控变频器启停，另外包含 1 个变频器频率设定的模仿输出节点，1 个变频器频率反应的模仿量输入节点 ; 循环水泵前后设压差监控 ; 冷水机组进口处回水管电磁阀设置阀门启闭操控节点，为数字输入节点，一起设置阀门反应节点 ; 冷机出水管道处设置温度传感器，监测冷机出口水温 ; 给水总管至分水器前设置给水温度、压力、流量监测，均为模仿输入节点。
冷却水回水管设置电动蝶阀，设置阀门启闭操控节点，为数字输入节点，一起设置阀门反应节点 ; 冷却水回水设温度监测 ; 冷却水循环泵也为变频泵，设置变频水泵监控模块 ; 水泵前后设压差监控; 回水总管设置水管的温度、压力传感器，为模仿输入节点，监测冷冻水回水参数。冷却塔进口设置电动阀，设置阀门启闭操控的数字输出节点 ; 设置反应节点的数字输入节点 ; 冷却塔风机设置风机操控模块 ; 冷却水给水总管设置水管的温度、压力传感器，为模仿输入节点，监测冷冻水给水参数。冷却塔出口处设置冷却塔出水温度监测 ; 冷却水循环水泵前后设压差监控。
冷水机组自控计划的简化内容包含：撤销冷冻水泵、冷却水泵的变频操控，撤销水泵前后压差监控，改为水流开关状况反应，撤销水阀的开度反应等。
