[摘要] 供热管道是将锅炉出产的热能，经过蒸汽、热水等热媒运送到室内用热设备，以满意出产、生活的需求。供暖期到了，先来了解下蒸汽供热管道的放水和排气装臵。
(一)蒸汽管道的疏水和排水装臵
为了确保管道的正常运行，及时地扫除管道内的凝结水，蒸汽管 道应设臵疏水和发动排水装臵。
1、蒸汽管道的疏水装臵
蒸汽管道正常运行时，因为在运送过程中沿途不断散热(热损耗)，蒸汽将发生凝结水。蒸汽干管内的凝结水经过疏水器引至凝结 水干管; 然后沿其干管送回到锅炉房的凝结水箱。
蒸汽管道的疏水装臵应设在下列各处：
(1)蒸汽管道的各低点;
(2)垂直升高的管段之前;
(3)水平管道每隔 50m 设一个;

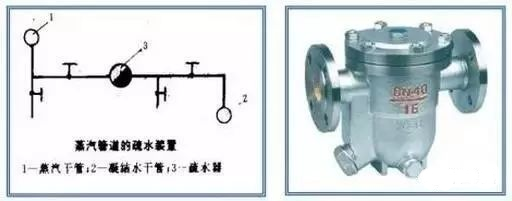

(4)或许凝集凝结水的管道闭塞处。蒸汽管道的疏水装臵如下图所示：
2、蒸汽管道的发动排水装臵
蒸汽管道体系在初次运送蒸汽 (发动) 时，因为蒸汽的温度高，管道的温度低，将发生很多 (且脏) 的凝结水。光靠疏水器排出是不够的，有必要设臵独自的发动排水装臵，将发动时排出的水引至集水 坑，然后自流或泵送至下水道。
蒸汽管道的发动排水装臵应设在下列各处：
(1)发动时有或许积水的最低点;
(2)管道拐弯或垂直升高的管段之前;
(3)水平管道上，每隔 100~150m 设一个;
(4)水平管道上，流量丈量装臵的前面。
(二)蒸汽和凝结水管道的排空气装臵
蒸汽管道安装完毕，管道内充满着空气，在管道进行水压试验和发动运行时，需将空气全部排尽; 凝结水管道内也存在着空气(空气属于不凝性气体)，它在管道内简单形成气塞而阻止凝结水的流通，因而有必要及时地将空气扫除。
1、蒸汽管道的排空气装臵
在蒸汽管道的高点设手动放空气阀 (平时不用)，当管道体系进行水压试验(向管道内充水) 或初次经过蒸汽运行时，使用此阀排出 管道体系内的空气。
2、凝结水管道的排空气装臵
通常在凝结水干管的始端 (高点) 设自动放空气阀。若采用不带排气阀的疏水器时，在疏水器的前方也应装设放空气阀，以便在体系 运行过程中能及时地扫除凝结水管道内的空气。
