[摘要] 为了更标准地完成暖通图纸的规划，施工图的规划深度将会有更高的要求。本文介绍图纸目录、规划与施工阐明、设备表、规划图纸、核算书等方面的要求。
在施工图规划阶段，采暖通风与空气调节专业规划文件应包括图纸目录、规划与施工阐明、设备表、规划图纸、核算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。
规划阐明、施工阐明、图例和设备表
⒈ 规划阐明
应介绍规划概略和暖通空调室内外规划参数、热源、冷源状况; 热媒、冷媒参数; 采暖热负荷、耗热量目标及体系总阻力; 空调冷热负荷、冷热量目标，体系形式和操控办法，必要时，需阐明体系的运用操作关键，例如空调体系季节转化, 防排烟体系的风路转化等。
⒉ 施工阐明
应阐明规划中所要求运用的资料和附件; 体系工作压力和试压技能要求; 施工装置要求及施工注意事项。采暖体系还应阐明散热器类型。
⒊ 图例
一般运用通用图例，并将图例放置在规划阐明页或主页中，也可独自成图。
⒋设备表
施工图阶段，类型、规格栏应注明详细的技能数据。
当规划单位只规划部分工程内容，或由多家规划单位一起承当规划使命时，应明确交待合作的规划分工规模。
设备平面图
修建平面图应绘出修建概括、首要轴线号、轴线尺度、室内外地上标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般选用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标示风管尺度、标高以及末端设备或风口尺度时(圆形风管注管径、矩形风管注宽×高)，应标示水管管径及标高、管道坡度和坡向，以及各种设备及风口装置的定位尺度和编号。还应标出消声器、调节阀、防火阀等各种部件方位及风管、风口的气流方向。当修建装修计划未终究确守时，风管和水管可先画出单线走向示目的，并注明房间送、回风量及以风机盘管数量、规格。在修建装修确定后，一般按规定要求制造平面图。
剖面图
当风管或管道与设备衔接交叉杂乱，光靠平面图表明不清时，应制造剖面图或部分剖面。在剖面图中绘出的风管、水管、风口等设备，应表明清楚管道与设备、管道与修建梁、板、柱、墙以及地上的尺度联系。还应表明清楚风管、风口、水管等尺度和标高，气流方向及详图索引编号等。

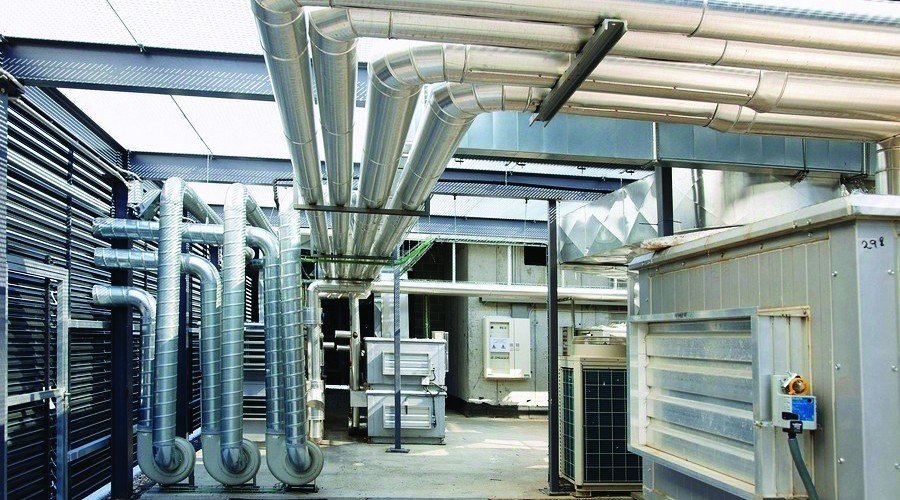

通风、空调、制冷机房平面图
机房图应根据需求增大份额，绘出通风、空调、制冷设备 (如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等) 的概括方位及编号，注明设备和基础距离墙或轴线的尺度。绘出衔接设备的风管、水管方位及走向; 注明尺度、管径、标高。标示机房内一切设备、管道附件 (各种外表、阀门、柔性短管、过滤器等) 的方位。
通风、空调、制冷机房剖面图
当其他图纸不能表达杂乱管道相对联系及竖向方位时，应制造剖面图。剖面图应制造出与机房平面图的设备、设备基础、管道和附件相对应的竖向方位、竖向尺度和标高。标示衔接设备的管道方位尺度; 注明设备和附件编号以及详图索引编号。
暖通规划中的体系图、立管图
关于分户热计量的户内采暖体系或小型采暖体系，当平面图不能表明清楚时应制造透视图，份额宜与平面图一致，按 45°或 30°轴测投影制造; 多层、高层修建的集中采暖体系，应制造采暖立管图，并编号。上述图纸应注明管径、坡向、标高、散热器类型和数量。关于热力、制冷、空调冷热水体系及杂乱的风体系还应制造体系流程图。体系流程图应绘出设备、阀门、操控外表、配件、标示介质流向、管径及设备编号。流程图可不按份额制造，但管路分支应与平面图相符。空调的供冷、供热分支水路选用竖向输送时，应制造立管图并编号，注明管径、坡向、标高及空调器的类型。空调、制冷体系有监测与操控时，应有操控原理图，图中以图例绘出设备、传感器及操控元件方位; 阐明操控要求和必要的操控参数。
详图
通风、空调制冷体系的各种设备及零部件施工装置，应注明选用的标准图、通用图的图名或图号。凡无现成图纸可选，且需求交待规划目的的，均须制造详图。简单的详图，可就图引出，绘部分详图; 制造详图或装置杂乱的详图应独自制造。
核算书(供内部运用，备查)
核算书内容视工程繁简程度，按照国家有关规定、标准及本单位技能措施进行核算
