[摘要] 本文首要剖析了节能规划在板式换热器供热体系中的详细运用办法，并分别对供热体系的作业原理、体系规划中存在的问题和供热体系优化规划的办法等进行了剖析。
一、板式换热器供热体系的作业原理剖析

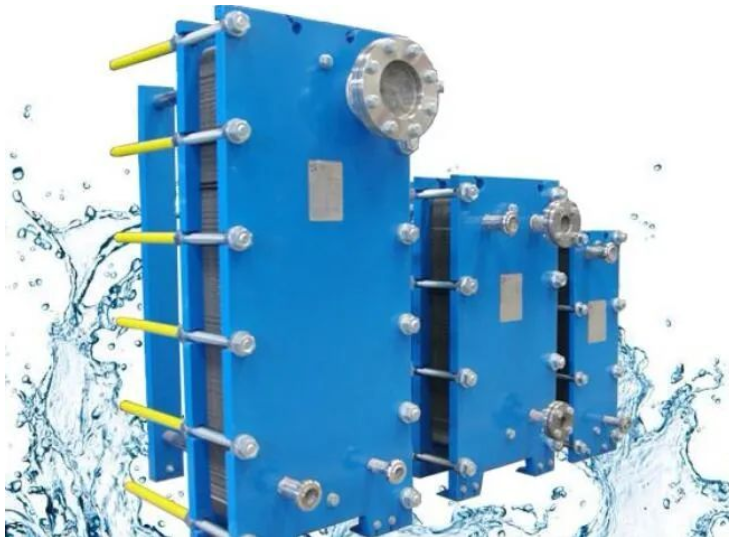

板式换热器首要由多个板片拼装而成，且各个板片间均留有必定的空隙。当流体通过板片时，板片之间的间隙能起到冷热交换的效果。由于流道空间十分小，流体在流经板片时的速度较快，易构成湍流，湍流间会构成较大的波纹。湍流波纹的影响大大提高了板式换热器的换热功能。与一般的换热器比较，其换热功能优于一般的换热器，这是板式换热器可替代一般换热器的重要原因之一。
此外，湍流波纹还会增强板片的刚度，当两种流体流过板片四个角的孔洞后会在板式换热器中构成流道，最后构成顺向或逆向活动。此刻，可将板片当作流转介质完结热量的交换，然后完结板式换热器的供热环节。剖析板式换热器供热体系可进一步了解其存在的问题，比方板片的接受才能、流程组织能否改动、湍流波纹能否得到有用运用等。依据以上剖析，咱们应不断优化与板式换热器结构有关的规划，然后提高换热器供热体系的换热功能。
二、在供热及空调制冷体系的运用
1、水 – 水换热体系的运用
我国供热体系中供暖热源方式首要有蒸汽和热水，选用热水供热是节约能源和出资，确保工艺条件的首选。跟着城镇建设的开展，供热技能、设备水平的不断提高，越来越多的区域选用板式换热器作为水 - 水新式换热设备进行供热，特别在会集供热工程体系中，显示出了巨大的节能经济效益和社会效益，保护环境，安稳室温，给人们提供了舒适的日子环境。
2、汽 – 水换热体系的运用
汽 - 水换热体系的热源蒸汽首要来自热电厂或区域锅炉房，一般饱满蒸汽压在 0.4~1.0Mpa 之间，温度在 143~179℃之间，温度超越 150℃时需加减温器。
板式换热器是汽 - 水换热的优选设备，换热效率高，运转可靠，被加热水的水温比较安稳，符合工艺出产及供暖日子用热的需求，并可节约能源和用材。
3、板式换热机组在供热体系的运用
跟着城市会集供热的迅速开展，许多国家在会集供热的热力站和日子热水供给中广泛选用板式换热器组成的换热机组。
换热机组是首要由板式换热器、二次水循环泵、管道、仪表、阀门及电控体系组成。可依据不同的换热需求及修理办理方便选用双泵、双换热器方案，满意用热单位的各种需求。
4、日子热水供给中的运用
日子热水是满意城乡和厂矿职工日子用热和确保淋浴、洗涤之用，其特点是量大面广，要求安全供给、连续不断、运用方便。日子热水运用温度一般在 25~60℃之间，归于低温热能使用。
板式换热器对日子热水换热供给是很适用的，能到达节能、安全可靠和高效益的要求。
5、地热会集供热体系的运用
我国地热资源丰富，由于地热温度、水质不同，构成了地热能源多种多样的使用项目，如供暖、水产养殖、农业温室、工业烘干、医疗、饮食等行业。选用地热会集供暖在技能上可行，经济上合理，有利于改进环境，有明显的经济和社会效益。
地热资源单井水量不大(100t/ h 左右)，水温不高(100℃以下)，但矿化程度高、腐蚀性介质含量多，因而选用的换热器要具有耐腐蚀，抗结垢功能好，传热效率高，结构紧凑，易于清洗、保护和拆修，设备耐用等功能。
板式换热器是在地热使用中最理想的换热设备。
6、空调制冷体系中的运用
对出产工艺中要求恒温、恒湿的作业条件和质量确保环境时，都要求会集或涣散的空调制冷体系。公用建筑大型商厦、饭馆、宾馆的高层建筑空调制冷体系规划时，空调水体系合理划分和安全保证极为重要，也关系到设备出资运转费用和办理的安全可靠性。
制冷体系要求换热设备热效率高、结构紧凑、密封性好、清洗检修方便、防腐防垢性好，板式换热器比较全面的满意上述要求，然后得到了广泛运用。
7、除氧体系中的运用
工业锅炉给水及工业用水中若存在溶解氧，对锅炉、用汽、用水设备、热力管网管路设备等的运用寿命均有影响，并造成资料的巨大糟蹋，严重时会直接影响出产和日子用热的正常次序，为此，需先进行给水除氧。
我国工业蒸汽锅炉及 2t/ h 以上的热水锅炉及热力网都要求除氧，并作出了有关规定。GB1576《低压锅炉水质标准》中指出，供水温度大于 95℃时有必要除氧。
热力除氧和真空除氧都需求板式换热器获取高温 (95℃以上) 或低温 (40~50℃) 的水，到达除氧沸腾温度，提高水质。
三、板式换热器供热体系存在的问题
1. 换热与降压的匹配问题
关于板式换热器而言，换热系数与通道中流体的流速成正比，即当通道内流体的速度较快时，换热系数会增大，且流速加速会导致流体遭到的阻力不断添加，然后加大了流体压力的损耗。因而，应选取恰当的流速或寻求压力损耗与换热系数的平衡，然后不断提高板式换热器供热体系的归纳功能。
2. 研讨不行完善
板式换热器在我国的起步较晚、研讨时间较短，这在必定程度上约束了供热体系的开展，然后对供热体系的节能规划造成了影响。此外，我国对板式换热器的研讨不行深化，缺乏必定的技能专利。因而，相关部分应加大资金投入，购买相应的专利。
3. 运用场合遭到约束
板式换热器具有独特的优势，但也存在一些问题。就当时供热体系的规划而言，存在许多缺点，比方节能规划在供热体系中的运用遭到了约束，首要表现在换热器难以在高温、高压的环境中运转。这是由于板式换热器中的中心元件为较薄的金属片，其接受压力的才能有限，而板式换热器常用于重工业出产中，这就需求板式换热器具有较强的接受压力的才能。由此可见，关于板式换热器供热体系而言，打破以往运用场合的约束是其运用节能规划的基本条件之一。
供热体系节能规划的优化办法
在剖析了板式换热器的作业原理后，深化了解了影响其换热功能的要素，比方板片的波纹、流速、换热系数、流道的组织等。关于板式换热器供热体系的节能规划而言，应充分考虑其影响要素，不断优化供热规划中的各个子体系，详细办法如图 2 所示。
1. 不断优化全体规划
关于整个板式换热器供热体系而言，节能规划不只是在供热体系的规划环节中需求考虑的问题，在换热器方面也需考虑该问题。因而，在优化供热体系板片的同时，还应优化板式换热器的结构和功能，从全体上完结供热体系的节能优化，然后完结供热体系的节能规划。此外，关于不同的运用要求和场合，应合理挑选优化的办法和系数。
2. 不断优化板片规划
在板式换热器供热体系中，优化板片是十分关键的环节，首要包含以下 2 步：①板片接受压力的才能对板式换热器供热体系的功能影响很大，因而，需求研发一些功能良好的制作资料，这也归于研发换热器的首要研讨方向之一。②优化板片强度及其外表的波纹。应仔细剖析板片波纹的类型、高度和波纹角等。只要合理优化板片规划，才有可能完结板式换热器供热体系的节能规划。
3. 匹配换热系数与压降
换热系数与压降的匹配首要指平衡流体所受压力的损耗和换热系数。通常情况下，可选用传热的单元数法、对数的均匀温差法和单侧的压降最大化的使用法等。这样做的首要意图是有用剖析板片可接受的最大压降或最适合的压降，然后精确推算出流体在流经通道时的压降和流速，然后找到一种压降值最大的规划办法，并找到比较适宜的换热系数与降压匹配，然后增强板片接受压力的才能。
4. 合理组织流道
流道组织的合理性与板式换热器供热体系的功能有直接关系。串联型、混联型的流道组织存在较大的差异，比方在换热系数与压降存在很大的差距时，就需求运用混联型流程的流道组织。因而，关于板式换热器供热体系的节能规划而言，既要考虑板式换热器的运用场合，又要考虑其能接受的压力和流体流速。只要不断归纳剖析各种要素，才能规划出比较优秀的换热器供热体系，即最节能的板式换热器供热体系。
