[摘要] 冬季即将来临，又到了取暖的时节。在没有会集供暖的地区要自行装置采暖设施。暖通水体系是最常见也是效果最好的暖通设备，在装置是管道装置部分很重要，我这就带你学习下暖通水体系管道装置设计要求。

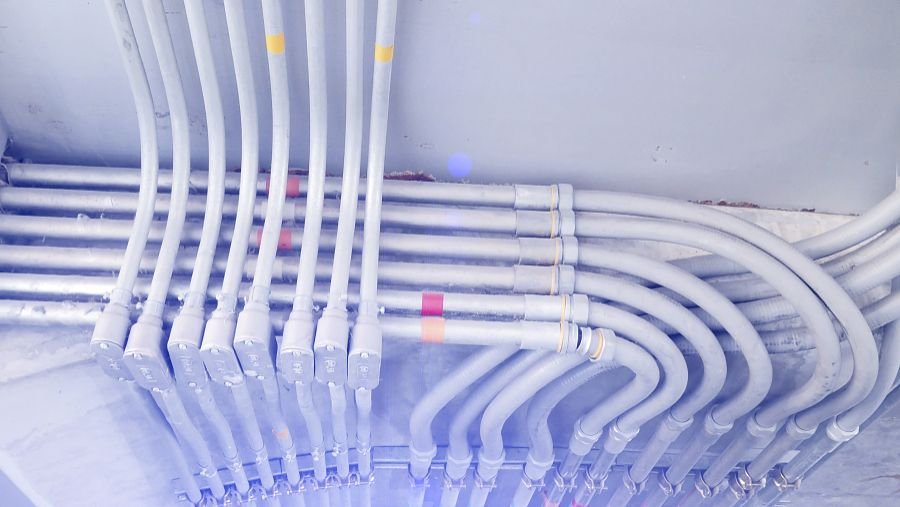

1. 空调水体系中管道体系的最低点，应装备 DN25 泄水管并装置同口径闸阀。管道体系的最高点应装备 E121 型主动排气阀，口径为 DN20 并配同口径闸阀。
2. 每台水泵的进水管上应装置闸阀或碟阀，压力表和 Y 型过滤器，出水管上应装置缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应装置减震软接头。
3. 一切阀门的方位，应设置在便于操作与修理的部位，主管上、下部的阀门，必须装置在平顶下和地上上便于操作修理处。
4. 装置调理阀，碟阀等调理配件时，应注意将操作手柄装备在便于操作的部位。
5. 空调及热水体系管道上的调理阀，管径小于等于 DN40 选用截止阀或球阀; 管径大于 DN40 的选用蝶阀。
6. 空调水体系管道上须设置必要的支、托、吊架，详细形式由装置单位依据现场实际情况确认，做法参见国标 05R417-1。
7. 管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
8. 空调水体系管道对于长度超过 40m 的直管段，要加装波纹补偿伸缩器。每隔 40m 设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。
9. 冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两边应设置夹板，中心空间以玻璃棉填充。
10. 空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火资料填充。
11. 穿越沉降或变形缝处的水管应设置金属软管连接。
12. 空调立管穿楼板时，应设套管。装置在楼板内的套管，其顶部应高出装修地上 20mm; 装置在卫生间及厨房内的套管，其顶部应高出装修地上 50mm，底部应与楼板底面相平; 套管与管道之间缝隙应用阻燃密实资料和防水油膏填实，端面光滑。
13. 管道穿钢筋混凝土墙和楼板、梁时，应依据图中所注管道标高、方位配合土建工种预留孔洞或预埋套管; 管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
14. 除地下一层车库部分管道明装外，一切管道暗装设于吊顶内。
15. 空调及热水供回水支管以 0.003 的向下坡度坡向立管 (主干管在外)，且最高点设主动排气阀，最低点设泄水装置。并一起在立管顶部旁通设置手动排气阀。
16. 冷凝水管最小以 0.01 的下降坡度坡向凝水立管。
17. 管道支架或管卡应固定在楼板上或承重结构上。
18. 水泵房内选用减震吊架。
19. 钢管水平装置支架间距，按《修建给水排水及采暖工程施工质量验收规范》GB50242-2002 之规定施工。
20. 立管每层装一管卡，装置高度为距地上 1.5m。
21. 水泵、设备等根底螺栓孔方位，以到货的实际尺度为准。
