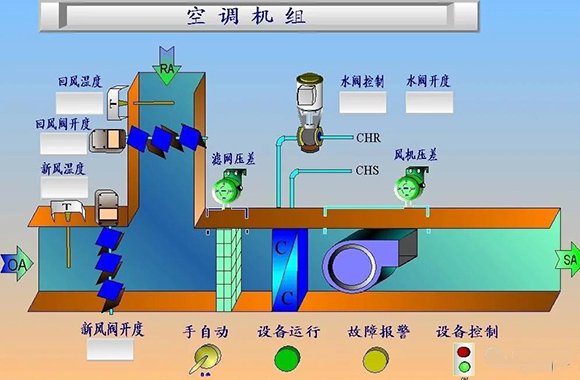

空调自控体系由操控电脑、DDC 操控器、操控网络、传感器和末端操控器组成。

DDC 操控器是整个操控体系的中心,操控器的输入输出信号都分为数字和模仿 2 种,其中数字信号只有 0 和 1 两个,通常能表明体系状况的开与关,逻辑判断的是与否等。模仿信号是 0~10 V 电压信号或许 4~20 mA 电流信号,经过电压或许电流信号的强弱表达百分比,可表达阀门的开度、空气的湿度等信息。

操控网络按网络结构分为 2 种类型,即 Bus 总线结构和纯网络结构。Bus 总线结构的最大优点便是体系简单,对一些中、小型工程较为适用,但在大型工程时就会导致布线杂乱。为处理大型项目中总线结构的布线杂乱问题,衍生出支路 Bus 线结构网络,经过 1 个网络操控引擎后产生多个支路 Bus 总线结构,能够简化体系布线。

传感器主要有温、湿度传感器,其中温度传感器常用的是电阻传感器,金属跟着温度变化,其电阻值也发生变化。对于不同金属来说,温度每变化 1℃,电阻值变化是不同的,而电阻值又可直接作为输入信号。湿度传感器是选用 0~10 V 电压信号或许 4~20 mA 电流信号作为传输对象。

DDC 操控器是整个操控体系的中心,全称是直接数字操控器 (Direct Digital Control),其工作过程是操控器经过模仿量输入通道(AI) 和数字量输入通道 (DI) 采集实时数据,并将模仿量信号转变成计算机可接受的数字信号 (A/D 转化),然后依照一定的操控规则进行运算,最终宣布操控信号,并将数字量信号转变成模仿量信号(D/A 转化),并经过模仿量输出通道(AO) 和数字量输出通道 (DO) 直接操控设备的运行。这些输入与输出也称为操控器的监控点位,数据的输入与输出的方向是针对 DDC 操控器而言。
