[摘要] 采暖体系图，有的文献称为采暖体系轴侧图，首要表达采暖体系中的管道、设备的衔接联系、规范与数量。供暖体系图包含哪些内容呢? 本文将为咱们注意讲解关于采暖体系图的根底知识!
一、供暖体系图包含哪些部分
常见的大部分采暖体系中供暖体系施工首要分为：供暖体系平面图、体系轴测图、详图和设计、施工说明四个方面。
二、供暖体系图怎样识图
1、先看平面安置，再看流程图(能显现立面)。假如算量，阀门等必须按流程图计算。看图的时候，先找管道入口，从头往下缕一直到结尾。
2、图纸标示有标高，图号，管道代号，体系图必须要结合平面供暖图，把以上管道代号对应起来。
3、线条为管道，小方形为图例散热器，散热器旁边有个小图例为阀门，Rg 为热水进路，Rh 为热水回路，DN 是管道的直径管道类型，圆圈内为散热器的编号;
三、供暖体系平面图
它是使用正投影原理，选用水平全剖的办法，面安置，应连同房屋平面图一同回出。内容包含：
1、规范层平面：
应标明立管方位及立管编号装方法。
2、分项图
除了有与规范层平面团相同的内容外，还应标明总立管、水平干管的方位、走向、立管编号、干管斜度及干管上阀门、固定支架的装置方位与类型; 膨胀水箱、集气昭等设备的方位、类型及其与管道的衔接情况。
3、底层平面图：
除了有与规范层平面团相同的内容外，还应标明引人口的方位，回水总管的走向、方位及选用的规范图号 (或详固号)，回水干管的方位，室内管沟括过门地沟) 的方位和首要尺度，活动盖板和管道支架的设置方位。

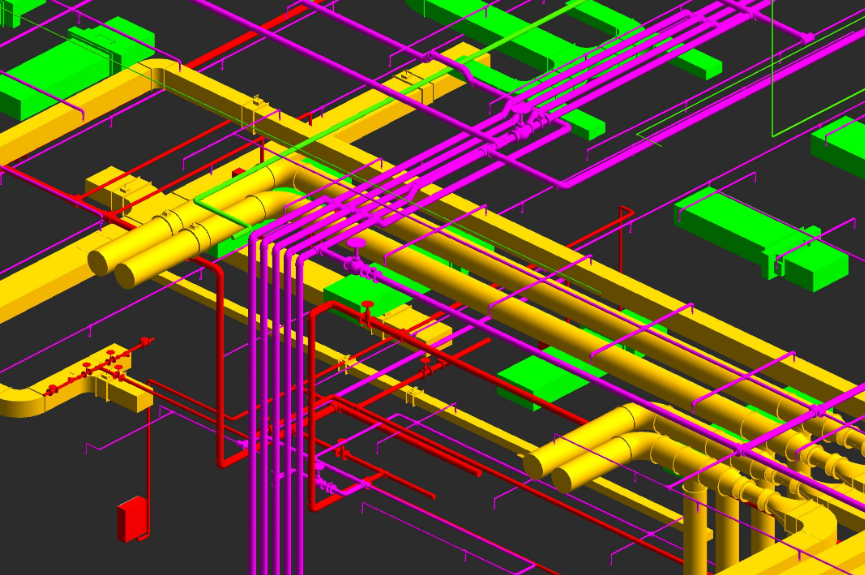

又称体系固，是表明采暖体系的空间安置情况，暖气片与管道的空间衔接形式，设备、管道附件等空间联系的立体图。标有立管编号、管道标高、各管段管径，水平干管的斜度，散热器的片数 (或长度) 及集气罐、膨胀水箱、阀件的方位、类型规范等。可了解供暖体系的全貌。比例与平面团相同。
表明采暖体系节点与设备的具体结构及装置尺度要求。平面团和体系图中表明不清，又无法用文字说明的地方，如热力引人口、膨胀水箱的结构和配管、管沟断面、保温结构等可用详图表明。详图常用的比例是 (1：10) 一(1：50)。
假如选用的是国家规范图集，可给出标淮图号，由施工人员在有关规范图集中查询。
四、设计、施工说明
说明设计图纸无法表达的问题，如热源情况、采暖设计热负荷、设计目的及体系形式，进出口压力差，暖气片的品种、形式及装置要求，管道的敷设方法、防腐保温、水压试验要求，施工中需参照的有关专业施工图号成选用的规范图号等。
五、供暖体系图怎样画
1、计算不同直径的钢管长度(衔接方法)
2、钢管的除锈刷漆
3、散热器的类型和数量
4、管线上不同类型阀门的数量
