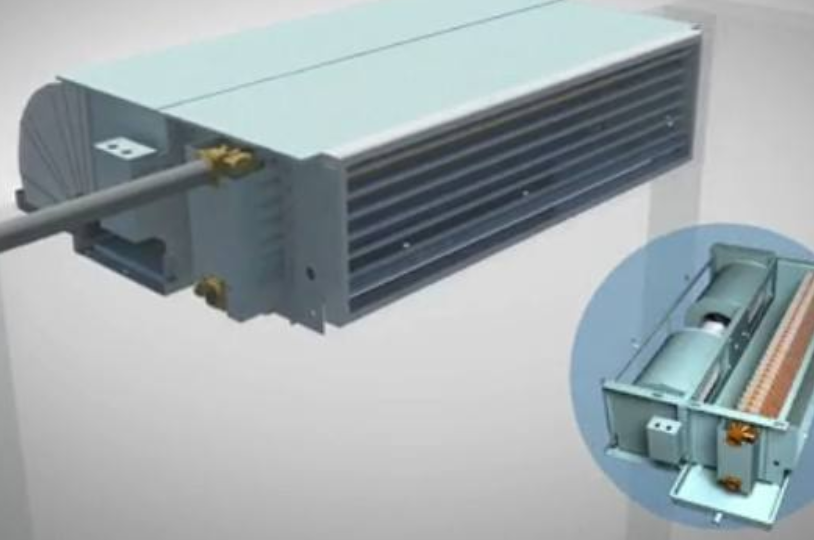

[摘要] 室内风机大部分装置在室内机右侧，作用是驱动贯流电扇。在制冷方式下，室内风机驱动贯流电扇工作，强制吸入房间内空气至室内机，经蒸发器下降温度后以必定的风速和流量吹出，来下降房间温度。接下来我们一起了解下挂式空调室内风机的结构与检测。
常用类型
室内风机常见有 3 种类型。
①抽头电机：一般运用在早期空调器，现在已经很少运用，交流 220V 供电。
②PG 电机：现在在悉数定频空调器、交流变频空调器、直流变频空调器中，是运用最广泛的型式，交流 220V 供电。PG 电机是本书介绍的内容。
③直流风机：运用在全直流变频空调器或高级空调器中，直流 300V 供电。
PG 电机和抽头电机不同点
①供电电压：PG 电机实践工作电压一般为交流 90-170V, 抽头电机为交流 220V。
②转速控制：PG 电机经过改动供电电压的高低来改动转速; 抽头电机一般有 3 个抽头，可以构成 3 个转速，经过改动电机抽头端的供电来改动转速。
③控制电路：PG 电机控制转速准确，但电机需求添加霍尔元件，控制部分还需求添加霍尔反响电路和过零检测电路，控制杂乱; 抽头电机控制方法简略，但电机需求添加绕组抽头，工序杂乱。别的控制部分需求 3 个继电器控制 3 个转速，运用的零部件多，成本高。
④转速反响：PG 电机内含霍尔元件，向主板 CPU 反响代表实践转速的霍尔信号，CPU 经过调理光耦可控硅的导通角使 PG 电机转速与方针转速相同; 抽头电机无转速反响功用。
常见的 PG 电机引线有 3 种辨认方法
①根据室内机主板 PG 电机插座引针所接元件;
②运用万用表电阻遏测量线圈引线阻值;
③査看 PG 电机铭牌。
(1)根据主板插座引针判别线圈引线功用
根据插座引针衔接部位判别引线功用见图。将 PG 电机线圈供电插头插在室内机主板，査看插座引针所接元件：引针接光耦可控硅，对应的白线为公共端(C); 引针接电容和电源 N 端，对应的棕线为工作绕组(R); 引针只接电容，对应的红线为发起绕组(S)。
(2)运用万用表电阻遏测量线圈引线阻值
室内风机线圈的 3 次阻值见下图(a)。逐一测量 PG 电机的 3 根引线阻值，得出 3 次不同的成果，实测类型为 RPG10A 的 PG 电机，阻值依次为 981Ω、406Ω、575Ω, 其中工作绕组阻值为 406Ω, 发起绕组阻值为 575Ω, 发起绕组 + 工作绕组的阻值为 981Ω。
①找出公共端，见图(b)。在最大的阻值 981Ω 中，表笔接的引线为发起绕组 S 和工作绕组 R, 闲暇的 1 根引线为公共端(C), 本机为白线。
②找出工作绕组和发起绕组。
一只表笔接公共端白线 C, 另一只表笔测量别的 2 根引线阻值。
阻值小 (406Ω) 的引线为工作绕组 R, 见下图(a), 本机为棕线。
阻值大 (575Ω) 的引线为发起绕组 S, 见下图(b), 本机为红线。
(3)査看电机铭牌
根据铭牌标识判别引线功用见图铭牌标有电机的各个信息，包含主要参数及引线色彩的作用。PG 电机设有两个插头，因此设有两组引线，电机线圈运用 M 标明，霍尔电路板运用电路图标明，各有 3 根引线。
电机线圈：白线只接交流电源，为公共端(C); 棕线接交流电源和电容，为工作绕组(R); 红线只接电容，为发起绕组(S)。
(a)霍尔反响电路板：棕线 Vcc, 为直流供电正极，本机供电电压为直流 5V;
(b)黑线 GND 为直流供电公共端地;
(c)白线 Vout, 为霍尔信号输出。
