[摘要] 目前，通风空调体系在工作时都有不同程度的振动，施工中要采用卓有成效的减振方法，防止振动对设备、基础和管道的损坏。本文介绍了施工中最常见的减振方法及施工中的技巧。
设备的减振
通风空调体系中的设备较多，振动程度或强或弱，一般带有滚动安排的设备都需求进行减振处理。这些设备首要有以下几种：
冷水机组及空调机组减振
由于冷水机组和空调机组都带有必定的减振方法, 所以机组的振动强度一般, 实践施工中首要选用两种减振方法：
(1) SD 型橡胶垫减振
SD 型橡胶减振垫以耐油橡胶为弹性资料经硫化模压成型, 其波澜型表面可下降减振垫垂向刚度。为前进减振效果, 可以将多层减振垫串联运用, 各层之间以金属薄板离隔。n 层串联的减振总刚度为单层的 1 / n 倍, 通常状况下, 单层竖向固有频率为 12.9～9.1 Hz ; 二层以上可降至 6.5～4.1Hz。橡胶减振垫是一种简略的减振资料, 设备便当, 只需根据设备振动的荷载量选用即可。设备时依照规划要求或设备的说明书, 选在设备与基础要害的接触点处放置, 一般均匀安顿, 使得橡胶垫受力均匀, 一同留心橡胶垫的厚度要共同。考虑到垂向稳定性, 多层串联的高度不能超越减振垫的宽度。
设备时要先在设备与设备基础之间垫上厚度超越橡胶减振垫的木块, 待机组找正后再垫上橡胶减振垫, 一同卸下木块。如果遇到设备重心偏移, 可将中心的减振垫向较重的一方移动, 留心保持两侧的减振垫一同移动, 对称放置。

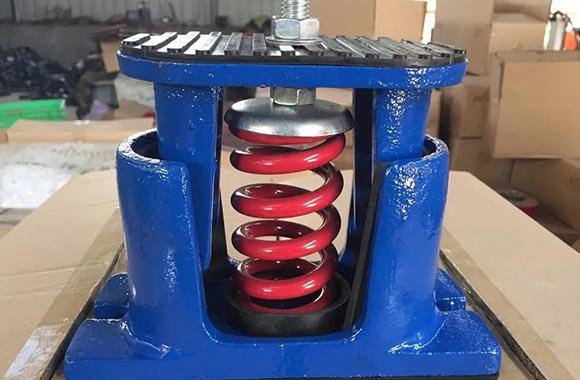

(2) DZD 型低频大载荷阻尼弹簧减振器
该种减振器由大直径组合弹簧、阻尼套、上下表面橡胶抵触减振垫、壳体上下橡胶复合垫等组成。具有固有频率低、减振效率高、载荷大、稳定性好的特点, 尤其是对固体传声的阻隔有明显的效果, 设备也非常便当。可以在 - 40～110 ℃的环境下正常作业。在正常作业规划内固有频率为 1.8～3.6Hz , 阻尼比为 0.05～0.065。
根据机组的重量选用相应类型及数量的减振器均匀安顿在机组支架与基础之间, 如果机组存在明显的偏重现象, 可以根据重量调整减振器的距离与数量, 以抵达最佳减振效果。
该减振器质量问题简略呈现在: ①减振弹簧罩与底座两部分不同心, 呈现“歪头”现象, 致使设备后减振器受力不平衡, 长期工作或许导致设备从减振器上滑落的成果。② 减振器的上下两片橡胶垫掉落或丢失, 导致减振器与基础之间的抵触力较小, 跟着设备的振动, 设备、减振器、设备基础三者彼此滑动, 也会导致设备滑落。
水泵减振
一般的水泵有较高的转速, 振动剧烈, 因此水泵的减振是各种设备减振中最典型的。常见的卧式离心式水泵的减振首要有两种方法:
(1) 选用减振台座加橡胶减振垫的方法
在该种减振方法中, 首要是靠混凝土减振台座较大的质量来减振。减振台座的质量直接关系到减振效果的好坏, 所以预制减振台座时要依照规划尺度进行, 一同在预制台座时要预埋吊装钩, 以便起吊减振台座, 设备完橡胶垫后再将吊装钩去掉。在预制减振台座时要预埋与水泵地脚螺栓相连接的钢板, 可以根据水泵样本上的尺度, 确认地脚螺栓距离、螺栓巨细和螺栓显露减振台座的高度等。
(2) 选用 DZD 型阻尼弹簧减振器
减振器直接放置于水泵基础与槽钢支架之间, 设备时先在槽钢支架下垫木块, 不少于 4 块, 高度要大于减振器, 待水泵就位、找正等作业完毕后再将减振器放入, 一同卸去木块, 调整基座水平。如遇到偏重现象, 可移动中心的减振器, 此时减振器的分布就不能均匀了。不管设备、调整时基座上升和下降均需缓慢进行。与第一种减振相比在该种减振方法中首要靠阻尼弹簧减振器的弹性来减振, 由于没有减振台座的较大质量和惯性, 水泵自身的振动较运用减振台座减振剧烈, 所以在做好水泵自身减振的一同还要做好与水泵相连接水管的减振。
风机减振
相似水泵, 风机对减振的要求也较高。对风机的减振不仅能防止振动对基础及风管的损坏, 一同还能防止和按捺部分噪声。
一般一般型屋顶风机运用的是 J G 型橡胶减振器, 该减振器由金属件及橡胶体粘接而成, 其弹性体选用轴对称环状剪切型结构, 轴向接受额定载荷从 10～1280 kg , 额定载荷下静变形在 3～12mm 规划内, 相应固有频率在 5～11Hz 规划, 阻尼比大于 0.05。J G 型减振器外形美观, 结构紧凑, 尺度较小, 重量轻, 设备及替换便当, 作业安全可靠, 能在 - 5～50℃规划内正常作业。J G 型减振器对 1000r/min 以上的回转及机械振动的阻隔具有出色的减振效果, 所以特别适用于屋顶正压送风机、排风机的减振。
该减振器分为带固定胀栓孔和不带固定胀栓孔两种, 施工中根据需求选用。为可以抵达最好的减振效果, 设备时要将 JG 型橡胶减振器悉数暴露在基础外, 即减振器的地上与基础表面在同一高度。土建专业一般在风机基础上要进行贴瓷砖等后期的面层处理, 所以要等基础悉数完善后再设备 JG 型橡胶减振器, 防止呈现瓷砖或面层把减振器埋住。
管道的减振
在上述的冷水机组、空调机组和水泵中, 一般与连接的管道都具有较大的管径和质量, 在管道与设备的进出口处要设置落地支架。规划中在设备的进出口管道处都有相应的减振接纳 (最常见的是橡胶软接和波纹管补偿器) , 但是为前进减振效果, 与设备相连管道的支架要选用减振支架。
弯头或水平管道落地减振支架
由于水泵的进口处一般都选用立管, 立管的质量较大, 所以要求设有落地减震支架。为了抵达抱负的减振效果, 不选用一般橡胶板下料制造, 而应选用制品的 SD 型橡胶垫。这种减振托架具有设备灵活、设置便当的利益, 特别适用于冷水机组的进出口接纳处。
高空管道吊装式减振
管道在高空中安顿也要采用必定的减振方法, 直管道较长时, 中心考虑加装橡胶软接。设备吊架时最好选用槽钢支架或圆钢穿透楼板的方法, 条件达不到的可选用局部加固的方法。
施工中不能因设备现已减振而疏忽对管道的减振, 管道的减振是为了更好地合作设备的减振, 以减轻设备工作和流体运动所产生的对基础和支吊架的损坏, 从而在防止管道共振的一同也防止了管道支架与地上、结构梁、结构柱间呈现裂缝。
定论：
减振方法的选用是设备及管道能长期安全工作的必要条件。一般状况下, 规划对减振方法没有硬性的规定, 要靠施工单位的技术人员根据实践状况选用。
